Analog Devices / Maxim Integrated Kit d'évaluation TMC5240
Le TMC5240-EVAL-KIT d'Analog Devices Inc. est un ensemble composé d'une carte de microcontrôleur (MCU), d'une Landungsbrücke, d'une Eselsbrücke et d'une carte pilote TMC5240-EVAL. Il permet une mise en route rapide et simple en quelques minutes seulement, permettant de faire tourner le moteur de l'utilisateur tout en offrant un accès complet à tous les registres, fonctionnalités et diagnostics. Pour le diagnostic, tous les signaux entre le microcontrôleur (MCU) et le TMC5240 sont accessibles à l'aide de sondes sur la carte pont. Le TMC5240-EVAL peut être utilisé avec ou sans la carte microcontrôleur (MCU) Landungsbrücke.
Tout ce dont l'utilisateur a besoin pour démarrer est d'une alimentation électrique et du TMCL-IDE gratuit et facile à utiliser d'ADI. Cette interface utilisateur graphique (GUI) permet une configuration rapide et prend en charge l'utilisation de commandes en mode direct, surveille le comportement en temps réel visualisé dans les graphiques et enregistre et stocke les données. Tous les paramètres peuvent être exportés pour le projet de micrologiciel de l'utilisateur.
Le TMC5240 d'Analog Devices Inc. est un contrôleur de moteur pas à pas intelligent et CI pilote haute performance avec des interfaces de communication série (SPI, UART) et des capacités de diagnostic étendues capables de piloter des moteurs pas à pas bipolaires biphasés jusqu'à 2,0 ARMS (3,0 A de crête).
Caractéristiques
- Moteur pas à pas biphasé jusqu'à un courant de bobine de 2,0 A (3,0 A crête)
- Tension d'alimentation de 4,5 V à 36 V CC
- SPI et UART à fil unique
- Interface de codeur et 2 entrées de commutateur de réf.
- 1 à 256 micro-pas
- Déphasage et table d'onde flexible pour l'adapter au moteur
- Mode MLI silencieux StealthChop2™
- Détection de charge moteur sans capteur StallGuard4™
Contenu du kit
- Carte d'évaluation TMC5240-EVAL
- Eselsbruecke (carte de connecteur de pont)
- Landungsbruecke (carte d'interface vers un PC)
Applications
- Mise à niveau de conception compatible
- Imprimantes 3D
- Imprimantes, PDV
- Bureautique et domotique
- Textile, machines à coudre
- Vidéosurveillance, sécurité
- Distributeurs automatiques, recyclage d'espèces
- Positionnement d'antenne
- CVC
Vidéos

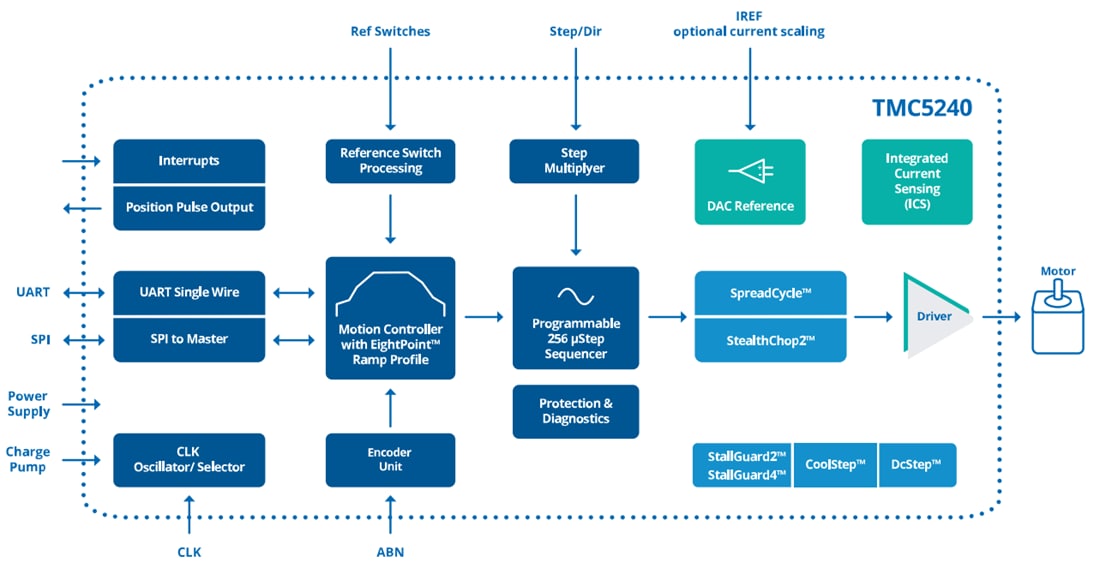

Schéma fonctionnel simplifié
