Analog Devices / Maxim Integrated CI pilote de moteur pas à pas à courant élevé TMC2210
Analog Devices / Maxim Integrated. Les CI pilote de moteur pas à pas à courant élevé TMC2210 offrent des options de configuration via les broches du boîtier et des sorties de diagnostic supplémentaires. Le TMC2210 intègre un pilote de moteur pas à pas avancé basé sur l'indexeur intégré à 256 micro-pas et deux ponts en H entièrement intégrés de 36 V, 3,00A (maximum) ainsi que la détection de courant intégrée (ICS) sans dissipation.
Les CI pilote de moteur pas à pas TMC2210 ADI disposent d'un hacheur StealthChop2 permettant un fonctionnement totalement sans bruit combiné à un rendement maximal et un excellent moment de torsion de moteur. Ces composants offrent une haute intégration, une efficacité énergétique et un petit facteur de forme pour des solutions économiques avec les meilleures performances de leur catégorie.
Caractéristiques
- Plage de 4,5 VCC à 36 VCC
- Faible RDS(ON) (HS + LS) : 230 mΩ standard (TA = +25 °C)
- Courant nominal par pont en H (standard à +25 °C) :
- IMAX = 5,0 A (courant de crête du pont)
- IRMS = 2,1 ARMS (crête sinusoïdale 3 A)
- Détection de courant sans perte entièrement intégrée
- Fonctionnement moteur silencieux StealthChop2
- Sortie de protection contre les surtensions
- Interface pas/direction (S/D) avec interpolation de pas MicroPlyer
- La résolution la plus élevée est 256 micro pas par pas complet
- Contrôle de courant hautement dynamique SpreadCycle
- Protection et diagnostic complets
- Boîtier TQFN32 compact de 5 mm x 5 mm ou TSSOP38 de 9,7 mm x 4,4 mm
Applications
- Machines textiles, à coudre et à tricoter
- Imprimantes 3D et imprimantes de cartes/d'ID
- Automatisation de bureau, imprimantes, scanners et photocopieuses
- DAB, recycleurs d'espèces, lecteurs de billets et distributeurs automatiques
- Équipement de points de vente (PDV)
- Pompes et contrôle de vannes
Kit associé
Analog Devices / Maxim Integrated Kit d'évaluation TMC2210-EVAL-KIT
Facilite l'évaluation des CI pilote de moteur pas à pas TMC2210.

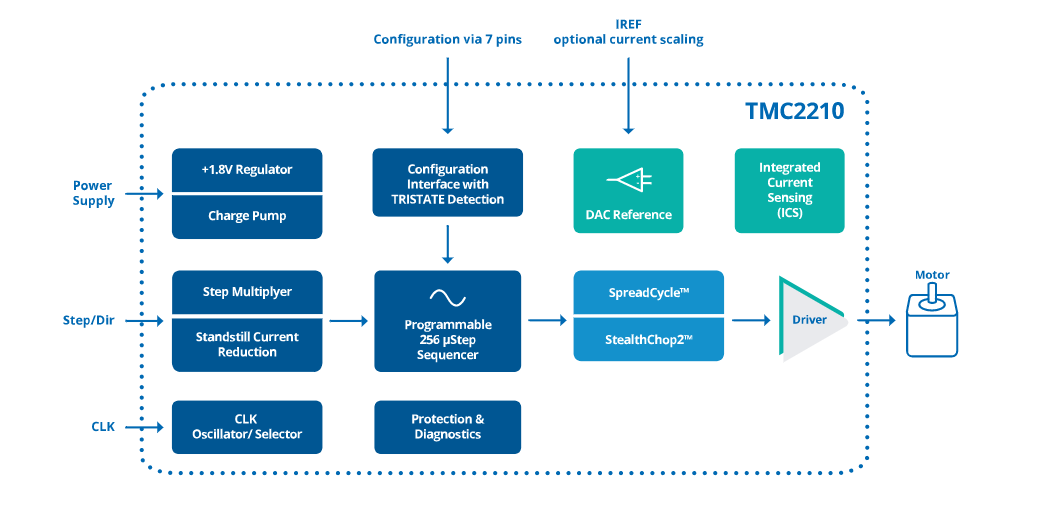

Schéma fonctionnel
Vidéos
Carte associée
Analog Devices Inc. Carte d'évaluation TMC2210STEPSTICK
Conçu pour évaluer les CI pilotes de moteur pas-à-pas TMC2210.
Publié le: 2023-03-21
| Mis à jour le: 2026-02-03
