L'émetteur-récepteur THVD8000 RS-485 de Texas Instruments est fourni avec une modulation OOK (marche-arrêt) et une démodulation intégrée pour la communication sur ligne d'alimentation. La modulation des données sur les lignes électriques existantes permet à l'alimentation électrique et à la communication de données de partager une paire de fils commune, ce qui réduit considérablement le coût du système. Une interface programmable à broches simplifie la conception du système. La fréquence porteuse du THVD8000 de Texas Instruments peut être ajustée en changeant une résistance externe sur la broche F_SET. Une large gamme de fréquences porteuses donne au concepteur du système la flexibilité de choisir les inducteurs et condensateurs externes. De plus, la modulation OOK fonctionne avec une immunité à la polarité des données pour faciliter les installations du système.
Caractéristiques
Tension d'alimentation de 3 V à 5,5 V
Communication semi-duplex
Débit de données jusqu'à 500 kbit/s avec f0 / bps = 10
Des débits de données plus élevés sont possibles avec f0/bps < 10
Signalisation électrique RS-485 avec modulation de détrompage marche-arrêt (OOK)
Fréquence porteuse sélectionnable par broche de 125 kHz à 5 MHz
Horloge à spectre étalé pour d'excellentes performances EMI
Sans polarité
Expiration du délai TX pour éviter les conditions de bus bloqué
Plage de fonctionnement en mode commun de –7 V à 12 V
Protection E/S de Bus
Protection contre les défaillances ±18 V CC
ESD HBM ±16 kV
Décharge de contact CEI 61000-4-2 ±8 kV
Décharge dans l'air ±15 kV CEI 61000-4-2
Rafale transitoire rapide ±4 kV CEI 61000-4-4
Plage de température étendue de -40 °C à 125 °C
Boîtier SOT-23 à 8 broches pour les applications à espace restreint
Applications
Systèmes CVC
Immotique
Automatisation et contrôle d'usine
Électroménager
Éclairage
Infrastructure de réseau
Alimentation

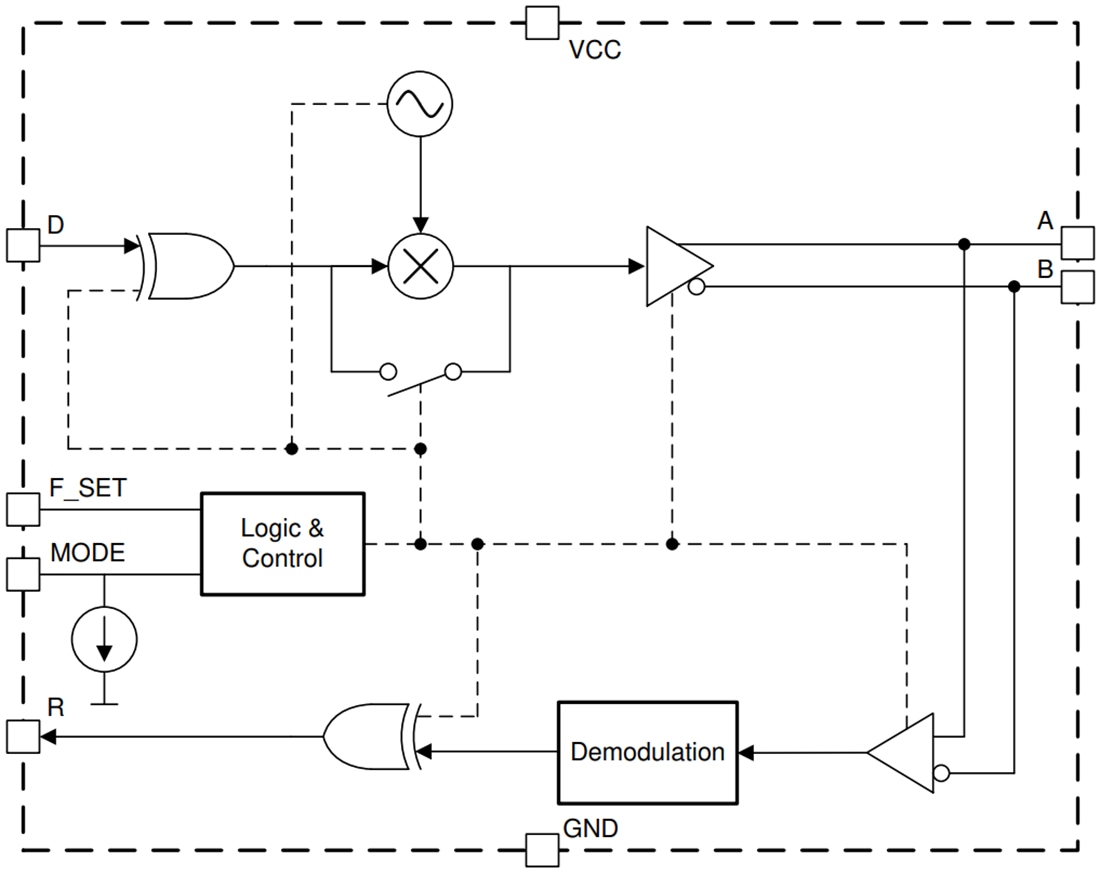

Diagramme fonctionnel
