Vishay Semiconductors Redresseurs haute tension CMS SE45124/SE50124

Les redresseurs haute tension à montage en surface (CMS) SE45124/SE50124 de Vishay Semiconductors se caractérisent par une excellente dissipation de chaleur et une capacité de courant de surtension élevée. Ces dispositifs se caractérisent par une tension inverse de crête (VRRM) de 1 200 V et ont une valeur nominale de courant direct moyen (FF(AV)) de 45 A (SE45124) ou 50 A (SE50124). Les redresseurs haute tension CMS SE45124/SE50124 de Vishay Semiconductors sont utilisés comme diodes de volant d'inertie pour les moteurs haute puissance dans les véhicules électriques/hybrides, dans les circuits de redressement en pont monophasés ou triphasés et comme diodes de bloc haute tension.

Caractéristiques

  • Excellente dissipation de chaleur
  • Jonction de puce plane à oxyde
  • Haute capacité de courant de surtension
  • Conduction directe ultra-faible
  • Capacité de température de jonction élevée
  • Haute capacité DES
  • Capacité d'avalanche élevée
  • Conformes aux normes MSL 1 et J-STD-02, pic de température LF maximum de +245 °C
  • Qualification AEC-Q101

Applications

  • Diodes volantes pour un moteur de forte puissance dans les véhicules électriques/hybrides
  • Circuits de redressement en pont monophasés ou triphasés
  • Diodes de bloc haute tension

Caractéristiques techniques

  • Courant direct moyen [IF(AV)] de 45 A (SE45124) ou 50 A (SE50124)
  • Tension inverse de crête de 1 200 V (VRRM)
  • Courant de surtension moyen maximal de 700 A (IFSM)
  • Courant inverse (IR) de 10 μA (VR = 800 V, TJ = +125 °C)
  • Tension directe (VF)
    • SE45124 - 1,05 V (std.) (IF = 45 A, TA = +125 °C)
    • SE50124 - 1,08 V (std.) (IF = 50 A, TA = +125 °C)
  • TJ (max.) de +175 °C
  • Boîtier DO-218AB
  • Configuration à circuit unique
  • Composant de moulage conforme à l'indice d'inflammabilité UL 94V-0
  • La base P/N-M3 est exempte d’halogène, conforme à la directive RoHS et de qualité commerciale
  • La référence de base P/NHM3 est exempte d'halogènes, conforme à la directive RoHS et répond aux exigences de la norme AEC-Q101
  • Les bornes sont des fils étamés mats, soudables selon les normes J-STD-002 et JESD22-B102
  • Les dispositifs avec les suffixes M3 et HM3 répondent au test de whiskers de classe 2 de la norme JESD 201
  • La polarité est indiquée

Schéma du circuit

Schéma - Vishay Semiconductors Redresseurs haute tension CMS SE45124/SE50124

Dimensions

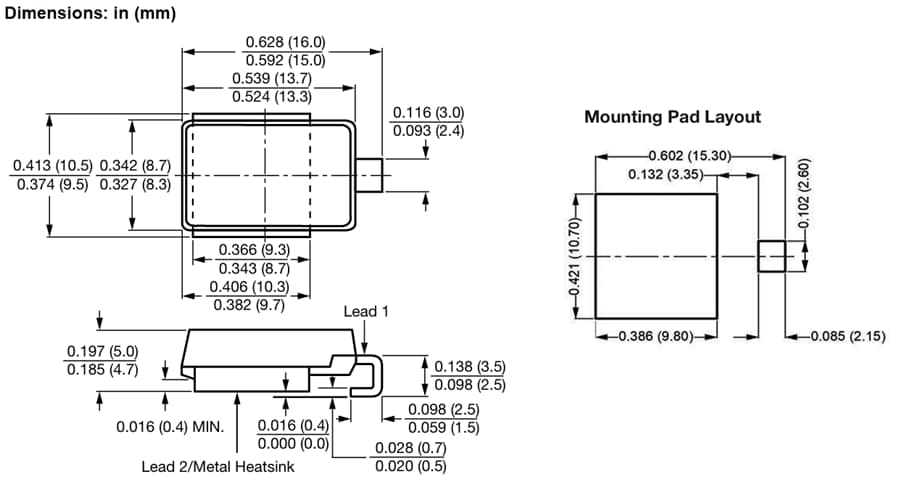

Plan mécanique - Vishay Semiconductors Redresseurs haute tension CMS SE45124/SE50124
