Vishay Semiconductors Pont redresseur en ligne simple KBPE0480
Le pont redresseur en ligne simple monophasé KBPE0480 de Vishay Semiconductors présente une faible chute de tension directe et est disponible en boîtier KBP. Cet dispositif présente une tension inverse de crête de 800 V et a un courant direct moyen [IF(AV)] de 4 A. Le pont redresseur en ligne simple monophasé KBPE0480 de Vishay Semiconductors destiné à un usage général dans la rectification de pont double alternance CA-CC pour les dispositifs électroniques, les chargeurs rapides, les adaptateurs et appareils électroménagers.
Caractéristiques
- Numéro de fichier de reconnaissance UL E54214
- Jonction de puce plane à oxyde
- Faible chute de tension directe
- Brasure du boîtier DIP +275 °C max. pendant 10 s, selon la norme JESD 22-B106
- Idéal pour les circuits imprimés
- Grande capacité de courant de surtension
- Haute résistance diélectrique du boîtier de 1 500 VRMS
Applications
- Dispositifs électroniques
- Chargeurs rapides
- Adaptateurs
- Appareils ménagers
Caractéristiques techniques
- Courant direct moyen de 4 A
- Tension inverse de crête (VRRM) de 800 V
- Courant de surtension direct de crête maximum (IFSM) de 130 A
- Plage de courant inverse (IR) de 5 μA à 17,5 μA (VR = 800 V, TJ = +125 °C)
- Tension directe (VF) de 0,68 V (std) (IF = 2 A, TA = +125 °C)
- TJ (max.) de +175 °C
- Boîtier KBP
- Configuration de circuit en ligne
- Composant de moulage conforme à l'indice d'inflammabilité UL 94V-0
- La base P/N-M3 est exempte d'halogène, conforme à la directive RoHS et de qualité industrielle
- Les bornes sont des câbles étamés mats, soudables selon les normes J-STD-002 et JESD22-B102
- Les dispositifs avec le suffixe M3 répondent au test de whiskers de classe 1A de la norme JESD 201
- La polarité est indiquée sur le corps

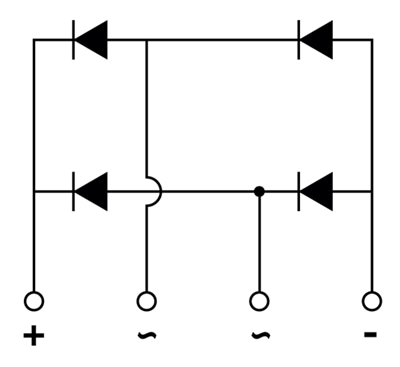

Schéma du circuit

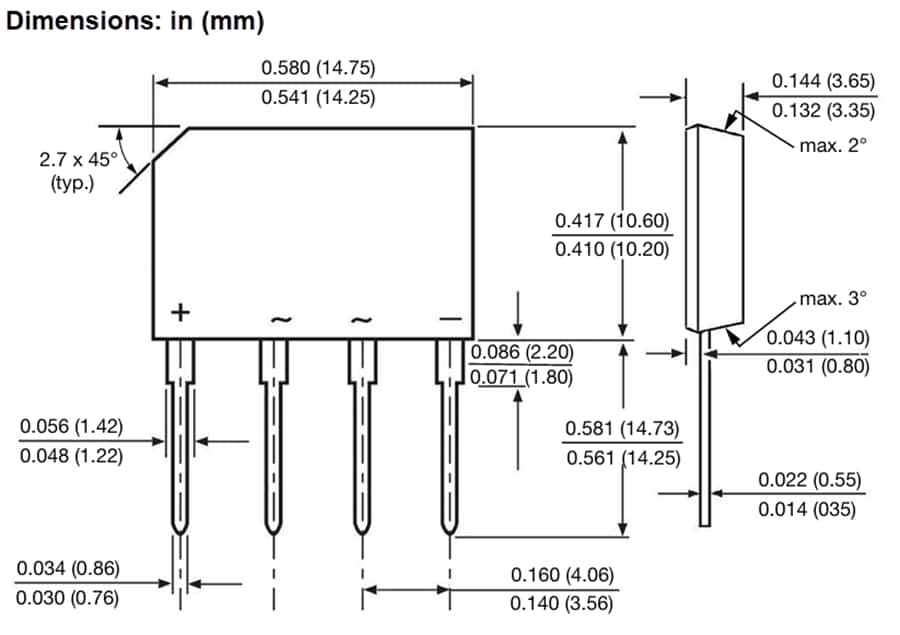

Dimensions
