Vishay / Beyschlag Résistances à couche mince MELF MM-HF
Les résistances à couche mince MELF MM-HF de Vishay / Beyschlag sont des produits ajustés non hélicoïdaux à faible inductance. Ces résistances sont idéales pour les conceptions de circuits hautes fréquences où le changement d'impédance dû à l'inductance parasite des résistances ordinaires et professionnelles est inacceptable. Adaptées à plus de 10 GHz, ces résistances à couche mince MELF Vishay / Beyschlag servent à des applications dans les équipements de télécommunication et l'électronique industrielle. Les résistances MELF MM-HF comprennent des capuchons en acier montés à force et une résistance intrinsèque au soufre.
Caractéristiques
- Produit spécialisé pour applications RF
- Produit ajusté non hélicoïdal à faible inductance
- Convient pour >10 GHz
- Capuchons en acier montés à force
- Résistance intrinsèque au soufre
Applications
- Automobile
- Télécommunications
- Industriel
- Équipement médical

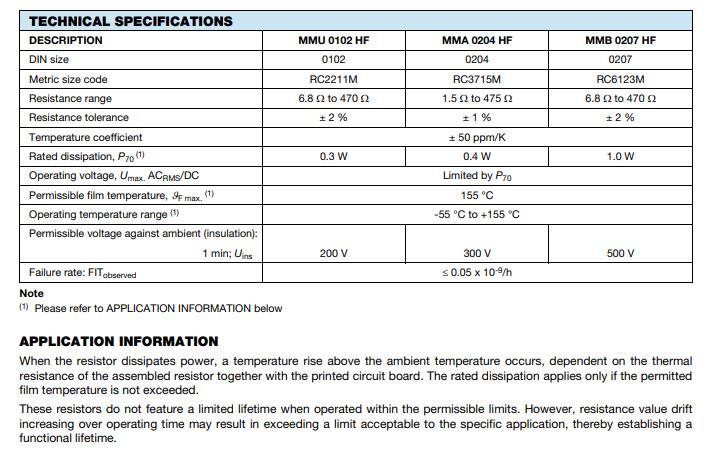

Caractéristiques techniques
- Taille DIN
- 0102 (MMU 0102 HF)
- 0204 (MMA 0204 HF)
- 0207 (MMB 0207 HF)
- Code de taille métrique
- RC2211M (MMU 0102 HF)
- RC3715M (MMA 0204 HF)
- RC6123M (MMB 0207 HF)
- Plage de résistance
- De 6,8 Ω à 470 Ω (MMU 0102 HF)
- De 1,5 Ω à 475 Ω (MMA 0204 HF)
- De 6,8 Ω à 470 Ω (MMB 0207 HF)
- Tolérance de résistance
- ±2 % (MMU 0102 HF)
- ±1 % (MMA 0204 HF)
- ±2 % (MMB 0207 HF)
- Coefficient de température ±50 ppm/K
- Dissipation nominale
- 0,3 W (MMU 0102 HF)
- 0,4 W (MMA 0204 HF)
- 1 0 W (MMB 0207 HF)
- Température admissible du film de +155 °C
- Plage de température de fonctionnement de -55 °C à +155 °C
- Tension admissible par rapport à l'environnement
- 200 V
- 300 V (MMA 0204 HF)
- 500 V (MMB 0207 HF)
