Vishay / Sfernice Résistances à couche mince MEPIC
Les résistances à couche mince massive de l’initiateur électro-pyrotechnique (MEPIC) de Vishay / Sfernice sont des variantes de dispositifs à montage en surface (CMS) conçues pour les applications pyrotechniques. Ces résistances convertissent l’énergie électrique en chaleur dans un profil électro-thermique précis pour initier une série d’événements pyrotechniques dans une réaction énergétique contrôlée. La géométrie standard du boîtier (CMS) permet la mise en œuvre du processus d’assemblage utilisé dans l’industrie des composants électroniques pour offrir une productivité élevée. Les résistances MEPIC SMD présentent une énergie de déclenchement pouvant descendre jusqu’à 1,0 mJ, d’un temps de déclenchement pouvant descendre jusqu’à 250μs et d’un allumage à effet Joule. Ces résistances sont spécifiquement conçues pour offrir une alternative à la technologie des fils de pont (BW) avec le même niveau de performance. Les applications standard incluent l’exploitation minière, la démolition et les feux d’artifice.
La zone active MEPIC est imprégnée d’un matériau pyrotechnique primaire pour assurer un contact intime pour un transfert optimal de chaleur de l’énergie thermique. Les deux principales caractéristiques des résistances MEPIC sont les performances « All Fire » (AF) et « No Fire » (NF). L’AF représente l’impulsion de commande, où l’énergie dissipée sera transférée à l’amorce pour générer l’allumage. La NF représente l’immunité de la résistance avec l’amorce du test de pollution électromagnétique environnementale et de continuité électrique.
Caractéristiques
- Conception à montage en surface pour processus d’assemblage standard
- Dimension de boîtier CMS, version 0805 uniquement
- La zone active est conçue pour des performances précises
- La compatibilité avec les éléments pyrotechniques doit être testée dans un environnement réel
- Énergie de mise à feu pouvant descendre à 1 mJ
- Temps de déclenchement réduit à 250 μs
- Valeur ohmique de 2 Ω à 8 Ω ± 10 % (standard)
- Allumage à effet Joule
- Installation facile grâce à la conception des niveaux de tir disponibles
- Comportement très prévisible, reproductible et fiable
Applications
- Détonateurs d’exploitation minière/électroniques
- Démolition/déblayage numérique
- Feux d’artifice/e-match
- Pyrotechnique

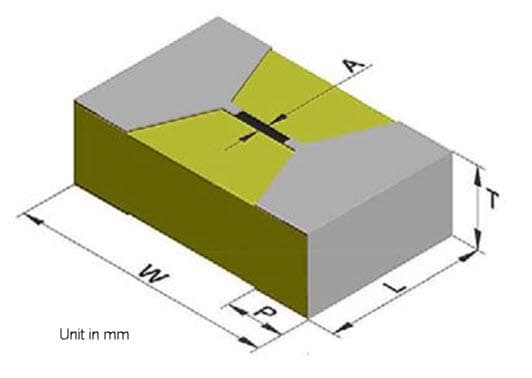

Schéma des dimensions
