Texas Instruments Carte enfichable isolée XDS110ISO-EVM
La carte enfichable isolée XDS110ISO-EVM de Texas Instruments est une configuration de programmation flash et de débogage en temps réel pour les controlSOM C2000™ et deprocesseurs basés sur Arm. Le XDS110ISO-EVM se connecte aux controlSOM C2000 et de processeurs basés sur Arm via un connecteur à 120 broches non isolé ou un connecteur à 16 broches électriquement isolé. Chaque connecteur offre une prise en charge JTAG, cJTAG, SWD et un port UART en mode duplex intégral.
La carte enfichable isolée TI XDS110ISO-EVM prend en charge deux caractéristiques supplémentaires à utiliser pour le débogage de la carte cible : une interface périphérique série (SPI) vers quatre canaux de convertisseur numérique-analogique (DAC) isolés et jusqu'à six canaux numériques et quatre canaux analogiques non isolés. La logique d'émulation intégrée permet l'émulation et le débogage à l'aide d'outils de développement standard tels que Code Composer Studio™.
Caractéristiques
- Carte enfichable XDS110 pour le débogage en temps réel et la programmation flash des controlSOM C2000 et Sitara.
- Connecteur solé à 16 broches avec support JTAG/cJTAG/SWD, UART full duplex et quatre canaux CNA
- Connecteur isolé à 16 broches pour cartes adaptatrices TI 14 broches, TI 20 broches et ARM 10 broches
- Connecteur non isolé à 120 broches avec alimentation jusqu'à 15 W, JTAG/cJTAG/SWD, jusqu'à 6 E/S numériques et 4 canaux analogiques et UART en duplex intégral.
Applications
- Passerelle Ethernet industrielle
- Passerelle industrielle intelligente
- Régulateurs de zone pour l'automatisation des bâtiments
- Collecteurs de données et passerelles pour l'automatisation des usines
- Concentrateurs de données pour l'infrastructure de réseau
- Passerelle sans fil vers Ethernet
Contenu du kit
- Carte enfichable XDS110
- Câble USB Type-A vers USB Type-C™
- Adaptateur 14 broches TI
- Adaptateur compact 20 broches TI
- Adaptateur ARM 10 broches
- Guide de démarrage rapide
Ressources supplémentaires

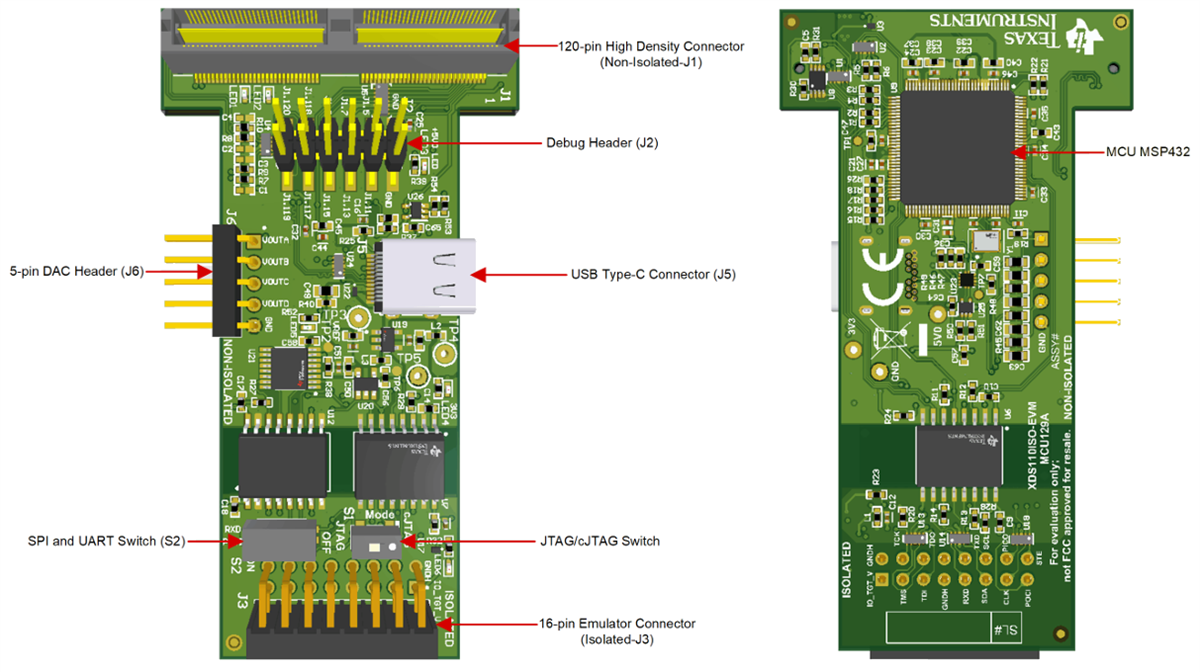

Présentation générale

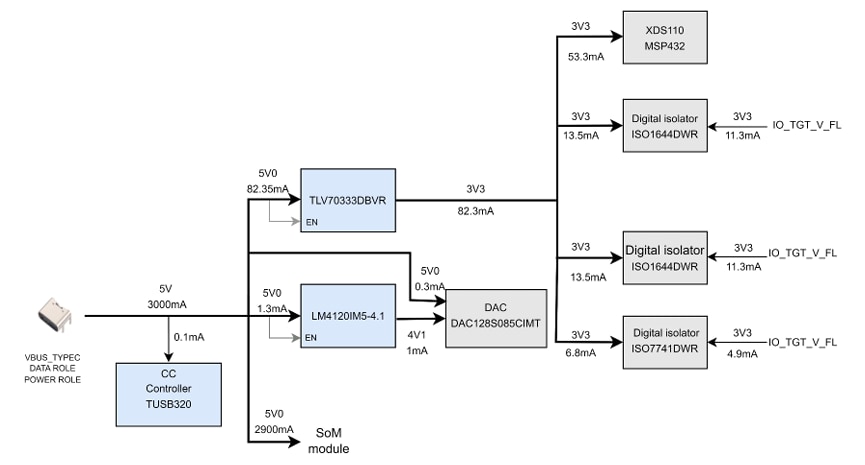

Architecture d’alimentation
