Texas Instruments Convertisseurs de niveau de terre TXG102x
Les convertisseurs de niveau de terre TXG102x de Texas Instruments sont des dispositifs à 2 bits qui prennent en charge les décalages CC jusqu'à ±10 V et disposent d'une direction fixe et d'une tension non galvanique. Ces convertisseurs de niveau de terre prennent en charge le décalage de niveau logique entre 1,71 V et 5,5 V, ainsi que le décalage de niveau de terre jusqu'à ±10 V. Les convertisseurs de niveau de terre TXG102x aident à améliorer l'immunité au bruit et le séquençage de l'alimentation sur différents domaines de mise à la terre tout en fournissant une faible consommation électrique, une latence et une déviation de canal à canal. Ces convertisseurs de niveau de terre peuvent prendre en charge plusieurs interfaces, y compris UART, GPIO et JTAG. Les convertisseurs de niveau de terre TXG102x fonctionnent dans une plage de température de fonctionnement allant de -40 °C à 125 °C. Ces convertisseurs de niveau de terre sont idéaux pour les tests et les mesures, l'automatisation industrielle et la robotique.
Caractéristiques
- Prend en charge les décalages CC jusqu'à ±10 V
- Suppression du bruit en CA de 20 VPP jusqu'à 45 MHz
- CMTI de 1 kV/µs
- Délai de propagation faible (< 5 ns) et="" déviation="" ch-ch="" faible=""><>
- Supérieur à 250 Mbps
- Consommation faible puissance (0,8 mA par canal à 1 Mbit/s, 1,8 V.)
- La conception à double rail entièrement configurable permet à chaque accès de fonctionner de 1,71 V à 5,5 V
- Des dispositifs à 4, 2, 1 canaux avec de multiples configurations seront disponibles
- Deux variantes de dispositif :
- TXG1020 : 2 en avant
- TXG1021: 1 en avant, 1 en arrière
- Prend en charge la fonctionnalité de déconnexion VCC (les entrées/sorties sont forcées dans un état de haute impédance)
- Les entrées à déclenchement Schmitt permettent de gérer les signaux lents et bruyants
- Les entrées avec résistances d'abaissement statiques intégrées empêchent les canaux de flotter
- Plage de température de fonctionnement de -40 °C à 125 °C
- La performance de verrouillage dépasse 100 mA par JESD 78, classe II :
- La protection DES dépasse JESD 22
- Modèle de corps humain de 2 500 V
- Modèle de dispositif chargé de 500 V
- Options de boîtier proposées :
- DSG (WSON-8)
- DDF (SOT-8)
- D (SOIC-8)
Applications
- Test et mesure
- Automatisation industrielle
- Appareils
- Robotique

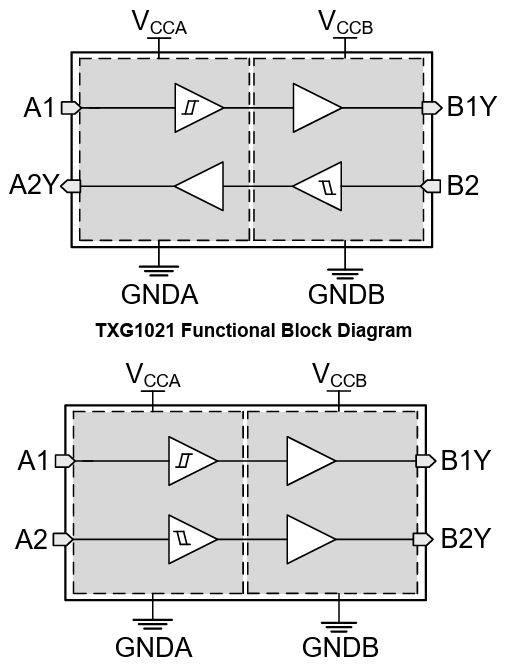

Schéma fonctionnel TXG1020 et TXG1021

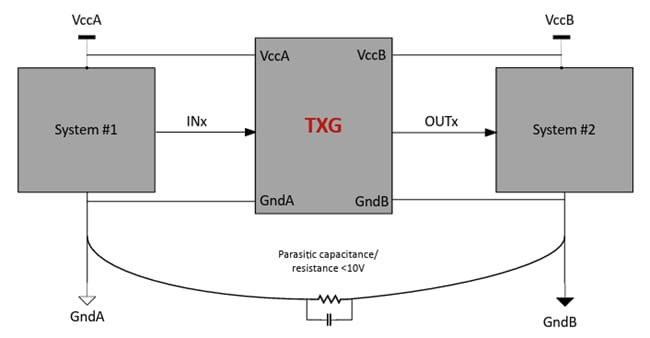

Schéma simplifié TXG
Publié le: 2026-01-09
| Mis à jour le: 2026-02-18
