Texas Instruments Régulateurs de tension linéaires LDO TPS7E81/TPS7E81-Q1
Les Régulateurs linéaires de tension à faible tension de décrochage (LDO) TPS7E81/TPS7E81-Q1 de Texas Instruments sont des dispositifs à faible courant de repos, qui prennent en charge une large plage de tension d'entrée de 3 à 40 V. La large plage de sortie vaut de 1,2 à 38 V pour la configuration réglable, de 1,8 à 12 V pour la configuration fixe, et un courant de charge pouvant atteindre 150 mA est pris en charge. Avec un courant de repos de seulement 2,8 µA sans charge, ce dispositif est conçu pour alimenter des microcontrôleurs et d'autres charges de basse consommation dans des applications alimentées par batteries ou piles.
Le TPS7E81/TPS7E81-Q1 prend en charge une précision CC très précise de ±1,2 % sur la ligne, sur la charge et sur la plage de température. Le dispositif réagit rapidement aux régimes transitoires de ligne et de charge. La faible valeur de courant de repos (2,8 µA généralement) pendant la régulation et le contrôle de l'IQ, même en fonctionnement avec perte de niveau (12 µA généralement, dans la perte de niveau à vide), rend ce dispositif bien adapté aux systèmes alimentés par batterie, ou aux systèmes toujours en marche qui nécessitent très peu de dissipation d'énergie en état d'inactivité.
Le TPS7E81/TPS7E81-Q1 prend en charge une bassetension de relâchement de 450 mV en général, pour un courant de charge de 150 mA. Ce dispositif possède des mécanismes intégrés de protection contre les surintensité, les surchauffes et les surtensions, afin de garantir un fonctionnement fiable en LDO. Le TPS7E81/TPS7E81-Q1 est stable et à plage de capacité électrique de sortie de 2,2 à 100 µF. Les dispositifs TPS7E81-Q1 de Texas Instruments sont qualifiés AEC-Q100 pour les applications automobiles.
Caractéristiques
- Plage de tension d'entrée de 3,0 à 40 V (42 V max.)
- Options de tension de sortie disponibles
- Fixe : de 1,8 à 12 V
- Réglable : de 1,2 à 38 V
- Courant de sortie jusqu'à 150 mA
- Précision de ±1,2 % sur la ligne, la charge et la température
- 2,8 µA pour IOUT = IQ ultra-faible de 0 mA
- Stable avec des condensateurs céramiques de 2,2 µF ou plus, sur une plage d'ESR de 0 à 1 Ω
- Tension de relâchement de 450 mV (std.) pour 150 mA,
- PSRR élevé
- 70 dB à 1 kHz
- 45 dB à 100 kHz
- Limitation de surintensité, de surpuissance et de surchauffe
- Boîtiers
- SOT-23 à 5 broches (DBV) [RθJA : 190,9 °C/W]
- WSON à 6 broches (DRV) [RθJA : 90,2 °C/W]
- HVSSOP à 8 broches (DGN) [RθJA : 60,2 °C/W] (seulement TPS7E81-Q1)
- Température de fonctionnement de jonction de -40 à +125 °C
Applications
- Appareils
- Domotique et immotique
- Automatisation et paiement du commerce de détail
- Infrastructure de réseau
- Applications médicales
- Applications d'éclairage
- Unités principales d’automobiles (TPS7E81-Q1)
- Systèmes hybrides, électriques et de transmission (TPS7E81-Q1)
- Projecteurs (TPS7E81-Q1)
- Unité de commande télématique (TPS7E81-Q1)
- Module de contrôle de carrosseries (BCM) (TPS7E81-Q1)
Fiches techniques

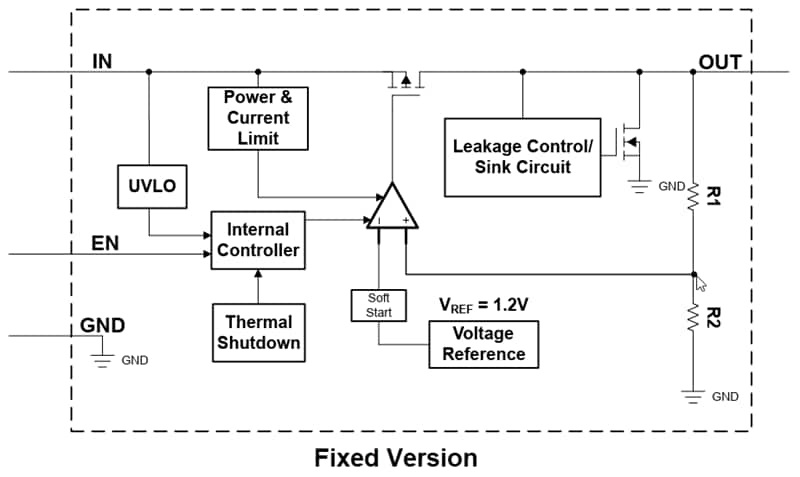

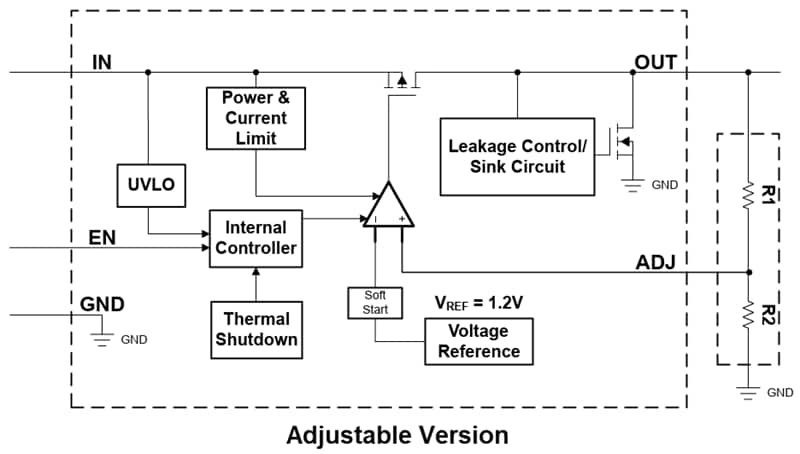

Schémas de bloc fonctionnels
Outil de développement
Texas Instruments MULTIPKGLDOEVM-823 LDO Regulator Evaluation Module
Helps evaluate the operation and performance of several common packages of linear regulators.
