Texas Instruments PMIC TPS6522005-EP

Le circuit intégré de gestion de l'alimentation (PMIC) TPS6522005-EP Texas Instruments est conçu pour fournir une large gamme de SoC dans les applications portables et stationnaires. Ce PMIC fournit trois convertisseurs abaisseurs et quatre régulateurs linéaires. Le PMIC TPS6522005-EP fonctionne sur une plage de température ambiante de -55 °C à 125 °C, ce qui fait du PMIC un excellent choix pour diverses applications automobiles industrielles. Le convertisseur PMIC a besoin d'une petite inductance de 470 nH, d'une capacité d'entrée de 4,7 µF et d'une capacité de sortie minimale de 10 µF par rail. Les LDO1 et LDO2 prennent en charge les courants de sortie de 400 mA dans une plage de tensions de sortie de 0,6 V à 3,4 V. Les LDO3 et LDO4 prennent en charge les courants de sortie de 300 mA dans une plage de tensions de sortie de 1,2 V à 3,3 V.

Le TPS6522005-EP PMIC est idéalement utilisé pour les MPU industriels à faible consommation tels que l'AM62x et l'AM64x avec des exigences de prise en charge de basses températures ambiantes. Ce circuit intégré comprend également une interface I2C, des E/S, des GPIO et des broches multifonctions (MFP) qui permettent une interface transparente avec une large gamme de SoC. Les dispositifs TPS6522005-EP PMIC ont des fils de liaison en or, une plage de température de -55 °C à 105 °C et une finition de fil SnPb.

Caractéristiques

  • Prend en charge la défense, l'aérospatiale et les applications médicales
  • Mise à l'échelle dynamique de la tension sur les trois convertisseurs Buck
  • Faible IQ/PFM, mode MLI (fréquence quasi-fixe), ou mode à fréquence fixe
  • Séquençage d'alimentation programmable et tensions par défaut
  • Interface I2C, prenant en charge les modes standard, rapide et rapide+
  • Conçu pour prendre en charge les systèmes avec plus de 14 rails (2x appareils TPS6522005-EP en configuration multi-PMIC)
  • 2 GPO, 1 GPIO et 3 broches multifonctions
  • Programmabilité EEPROM
  • Possibilité de mettre en œuvre une sécurité fonctionnelle
  • Référence contrôlée
  • Un site de montage/test
  • Un site de fabrication
  • Cycle de vie produit étendu
  • Notification étendue de changement de produit
  • Traçabilité des produits

Caractéristiques techniques

  • 3 convertisseurs abaisseurs jusqu'à une fréquence de commutation de 2,3 MHz :
    • 1x VIN :
      • 2,5 V à 5,5 V
      • IOUT : 3,5 A
      • VOUT : 0,6 V à 3,4 V
    • 2x VIN :
      • 2,5 V à 5,5 V
      • IOUT : 2 A
      • V OUT : 0,6 V à 3,4 V
  • 4 régulateurs linéaires :
    • 2x VIN :
      • 1,5 V à 5,5 V
      • IOUT : 400 mA
      • VOUT : 0,6 V à 3,4 V (configurable comme commutateur de charge et mode bypass, prenant en charge la carte SD)
    • 2x VIN :
      • 2,2 V à 5,5 V
      • IOUT : 300 mA
      • VOUT : 1,2 V à 3,3 V (configurable comme commutateur de charge)

Applications

  • MPU industriels à faible consommation tels que l'AM62x et l'AM64x avec des exigences de prise en charge des basses températures ambiantes

Schéma fonctionnel

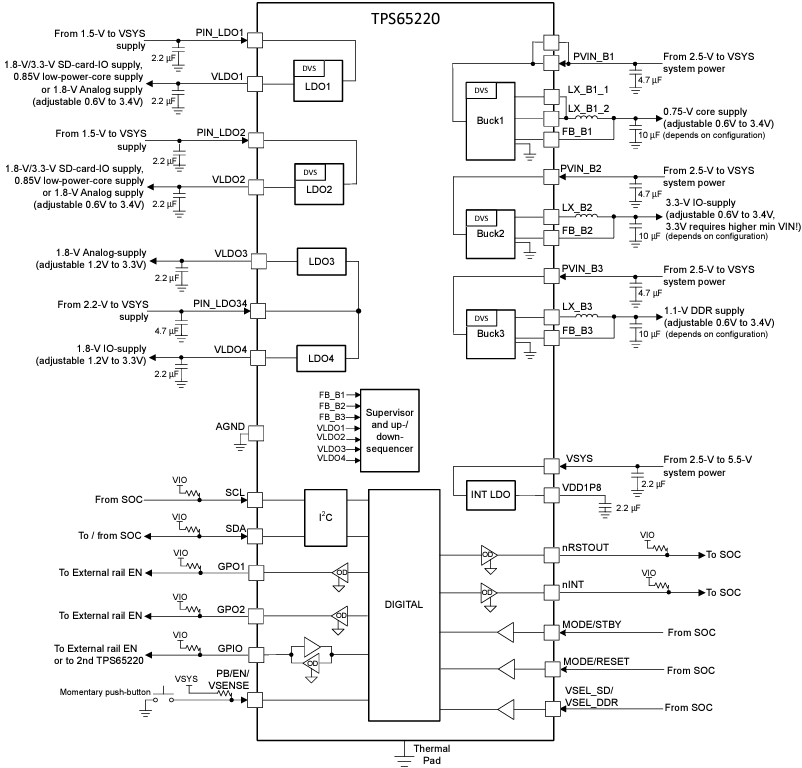

Schéma de principe - Texas Instruments PMIC TPS6522005-EP

Schéma d'application standard

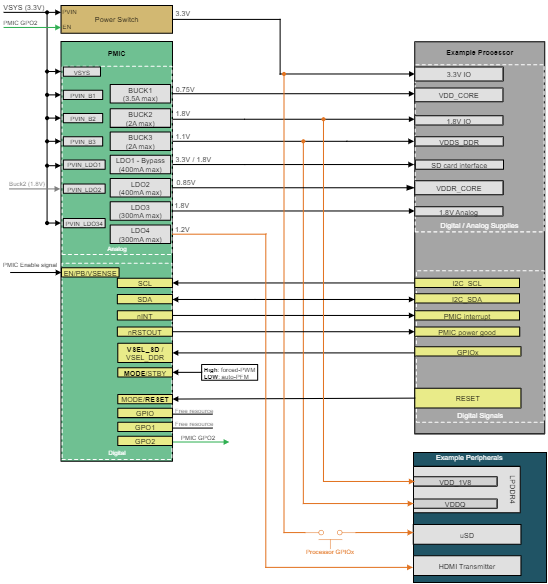

Schéma du circuit d'application - Texas Instruments PMIC TPS6522005-EP
Publié le: 2024-01-24 | Mis à jour le: 2024-01-30
