Texas Instruments Capteur de température de haute précision TMP4719
Le capteur de température de haute précision TMP4719 de Texas Instruments dispose d’un capteur intégré local et de deux canaux de capteur de température à distance, qui peuvent être connectés à des transistors connectés à des diodes pour remplacer les thermistances ou les thermocouples traditionnels. Les canaux à distance peuvent également être connectés à un transistor thermique à substrat ou à une diode intégrée dans des microprocesseurs, des microcontrôleurs ou des FPGA pour surveiller la température de la puce du circuit intégré.
Le capteur TMP4719 de TI prend en charge l'annulation de résistance série, le facteur d'idéalité programmable (facteur η), les limites de température configurables et les filtres numériques programmables pour améliorer l'immunité au bruit et fournir un conception robuste pour les applications complexes de surveillance d'environnement thermique. Le dispositif facilite la communication I2C et SMBus avec des niveaux logiques jusqu'à 1,2 V indépendamment du rail d'alimentation principal, permettant l'interopérabilité avec les microcontrôleurs (MCU) basse tension sans nécessiter d'alimentation basse tension secondaire ni de redresseur de niveau de bus.
Caractéristiques
- Plage d'alimentation de 1,62 V à 5,5 V
- Large plage de fonctionnement de -40 °C à 125 °C
- Précision du canal à distance de 0,8 °C
- Résolution de 12 bits (0,0625 °C)
- Précision du canal local de 1 °C
- Résolution de 8 bits (1 °C)
- Prise en charge des interfaces I2C et SMBus
- Faible consommation d'énergie
- Fonctionnalités supplémentaires pour une meilleure précision de la mesure de température :
- Correction du facteur de non-idéalité de la diode (facteur n)
- Annulation de la résistance série
- Filtre numérique programmable
- Détection à distance de défaillance de la diode
- Seuils d’entrée compatibles avec la logique 1,2 V indépendants de l’alimentation
- Empreinte compatible avec le TMP432
Applications
- Ordinateur portable standard
- Carte mère de serveur rack
- Carte d'interface réseau intelligente (NIC)
- Station de base à petites cellules
- Unité de bande de base (BBU)
- Radio paramétrée par logiciel
- Surveillance de température FPGA

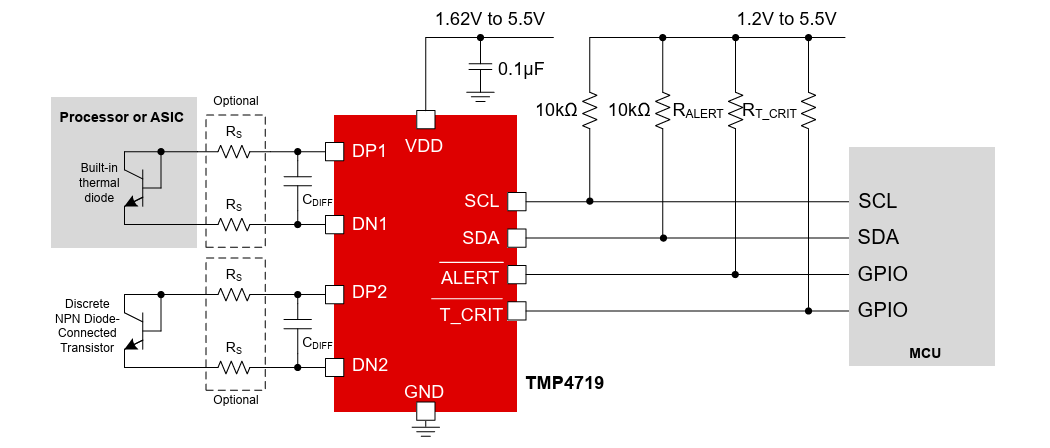

Schéma fonctionnel simplifié
