Texas Instruments Émetteurs-récepteurs CAN FD SIC améliorés TCAN157x-Q1
Les Émetteurs-récepteurs CAN FD SIC améliorés de Texas Instruments TCAN157x-Q1 sont des dispositifs à haut débit qui répondent aux exigences de couches physiques de la norme ISO 11898-2:2024 (Annexe A) en permettant des débits de données jusqu'à 8 Mo/s. Ces dispositifs sont configurés via une interface SPI pour une fonctionnalité complète. Le TCAN157x-Q1 prend en charge des tensionsE/S nominales de processeurs de 1,8 V à 5 V, avec la tension correspondante sur VIO, ce qui permet d’utiliser des processeurs à faible puissance. Les émetteurs-récepteurs permettent un réveil sélectif (possibilité de réveil selon l'identification WUF).
Le TCAN157x-Q1 de TI offre aux concepteurs de systèmes la flexibilité nécessaire pour implémenter des fonctionnalités sans modifications matérielles et avec des modifications logicielles minimales. La broche d'inhibition (INH) du TCAN1576-Q1 sert à activer l’alimentation de nœud ou peut être configurée comme une broche de secours en cas d’erreur de système de surveillance.
Caractéristiques
- AEC-Q100 (niveau 1) : qualifié pour les applications automobiles
- Conforme aux exigences de la norme ISO 11898-2:2024, Annexe A, relative au CAN, avec Capacité d'amélioration du signal pour une communication à 2 ou 5 Mo/s
- Fréquences de communication CAN FD jusqu’à 8 Mo/s
- Prend en charge l’activation sélective ou le réseautage partiel lors de la transmission et de la réception de données CAN classiques ou CAN FD sans erreur
- Qualité de sécurité fonctionnelle gérée : TCAN1576-Q1
- Capacité de sécurité fonctionnelle : TCAN1575-Q1
- Le TCAN157X-Q1 prend en charge des tensions nominales d’E/S du processeur de 1,8 à 5 V
- Large plage de fonctionnement :
- ±58 V Protection contre les anomalies de bus
- Mode commun de ±12 V
- Le TCAN1576-Q1 prend en charge :
- Dispositif de surveillance : Délai, Fenêtre et Q&A
- Diagnostics et signalements d'anomalies de bus
- Broche INH/LIMP programmable
- Boîtiers SOIC, VSON et SOT23 14 broches
- Boîtier VSON avec capacité améliorée d'inspection optique automatisée (AOI)
Applications
- Éclairage et électronique de la carrosserie
- Infodivertissement automobile et groupe
- Systèmes hybrides, électriques et de transmission
- Transport industriel

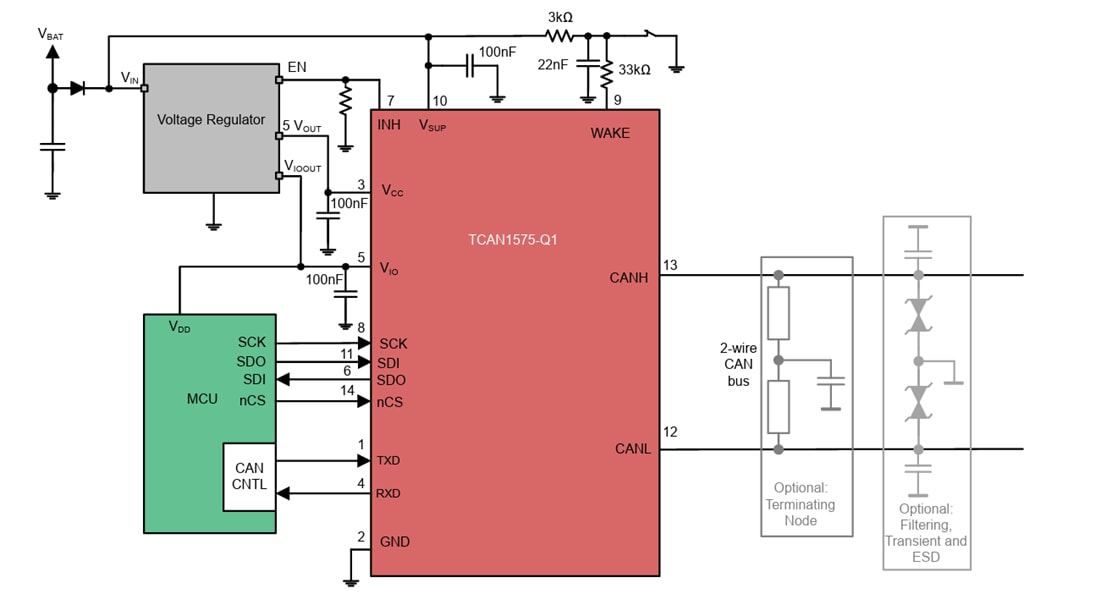

Schéma simplifié du TCAN1575-Q1

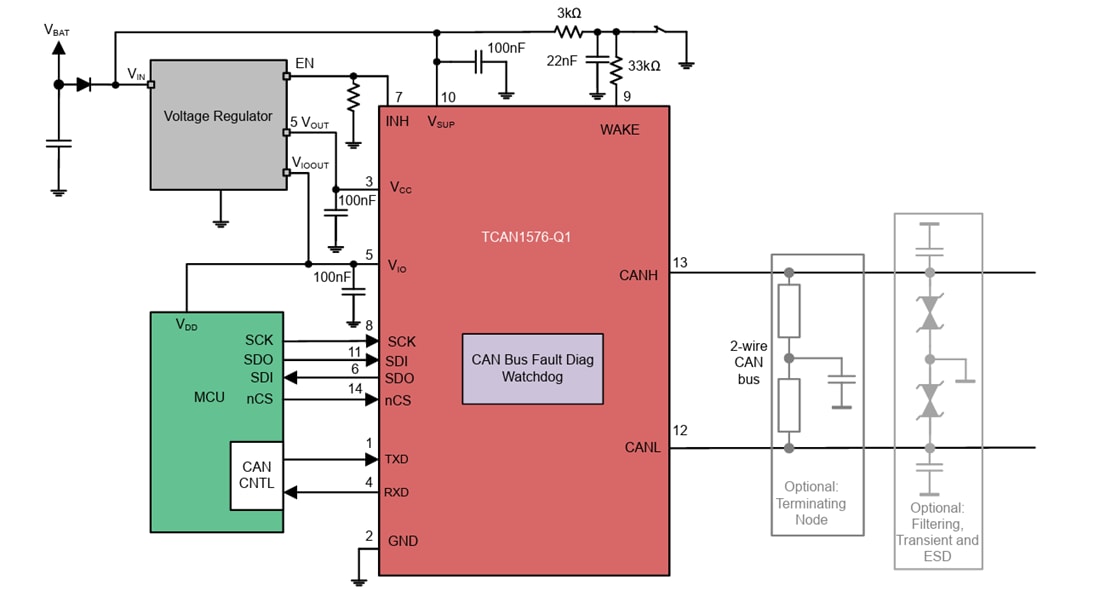

Schéma simplifié du TCAN1576-Q1
Publié le: 2026-02-07
| Mis à jour le: 2026-02-13
