Texas Instruments Diviseurs de résistance à couche mince RES31A
Les diviseurs de résistance à couche mince RES31A de Texas Instruments sont une paire adaptée de diviseurs résistifs, mis en œuvre en SiCr à couche mince avec le processus CMOS analogique haute performance de TI. Le RES31A a une résistance d'entrée nominale de 100 kΩ, prenant en charge des tensions de diviseur plus élevées que le RES11A mais avec un appel de courant inférieur à celui du RES21A. Ce dispositif est disponible en plusieurs rapports nominaux afin de répondre à un large éventail d'exigences système.
La série RES31A offre une précision élevée d'appariements de rapports, avec le rapport mesuré de chaque diviseur se situant dans les 0,05 % (±500 ppm) (standard) de la valeur nominale. La précision est maintenue sur toute la plage de température.
Le RES31A est spécifié pour une plage de température de –40°C à +125 °C et est disponible dans un boîtier SOT-23-THIN à 8broches. Le dispositif a une taille de corps de 2,9 mm × 1,6 mm (la taille de corps est une valeur nominale et n'inclut pas les broches).
Caractéristiques
- Large plage de température: de -40 °C à +125 °C
- Rapport = RIN : RG, RIN = 100 kΩ (valeur nominale)
- Tolérance de rapport ±0,05 % (maximum) extrêmement précise
- Dérive faible sur la plage de température :
- Rapport TCR maximum de +2/-5 ppm/°C pour le RES31A00 (rapport TCR maximum de ±2 ppm/°C de -40 °C à +105 °C)
- Rapport TCR maximum de ±2 ppm/°C pour les autres rapports
Applications
- Diviseur de tension de précision, conversion de niveau de précision
- Configuration du gain et de l’affaiblissement de l’amplificateur
- Fixation très précise du seuil du comparateur
- Mise en œuvre de la différence discrète et de l'amplificateur d'instrumentation avec un CMRR et une précision de gain élevés
Produits associés
Texas Instruments Diviseurs de résistance à couche mince RES11A/RES11A-Q1
Les dispositifs automobiles sont disponibles avec plusieurs rapports nominaux pour s'adapter au large éventail de besoins des systèmes.
Texas Instruments Réseaux de résistances RES21A
Diviseurs résistifs assortis à SiCr et à films minces pour processus CMOS analogique à hautes performances.

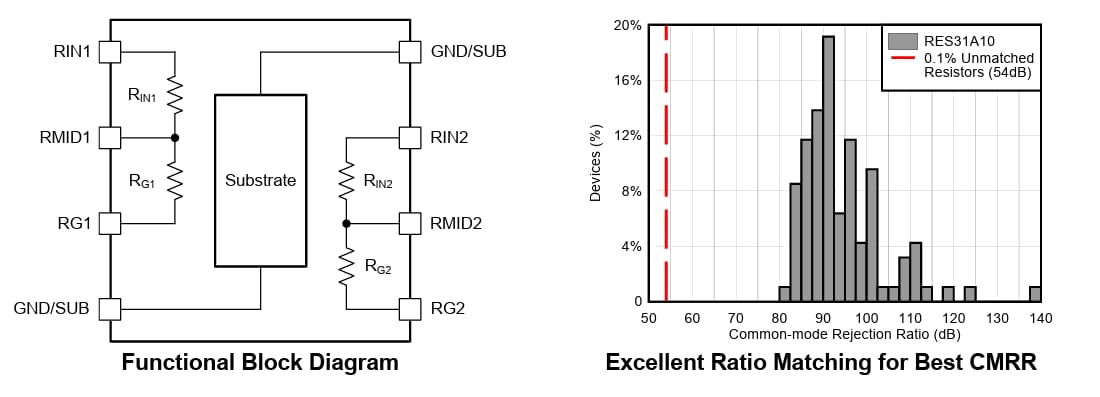

Schéma fonctionnel
