Texas Instruments Amplificateur opérationnel de précision OPA188
Les ampli-ops TI OPA 188 utilisent des techniques de remise à zéro automatique TI propriétaires pour fournir simultanément une faible tension de décalage (25 µV max.) et une dérive quasi-nulle en durée et température. Ces amplificateurs de courant miniatures de haute précision à faible courant de repos offrent une haute impédance d'entrée et des impulsions de sortie rail-à-rail oscillant à 15 mV. La plage d'entrées en mode commun comprend le rail négatif. Chaque alimentation simple ou double peut être utilisée dans la plage + 4 V à + 36 V (± 2 V à ± 18 V). La version simple est disponible en boîtiers MicroSIZE SOT23-5, MSOP-8 et SO-8. Toutes les versions sont conçues pour fonctionner de -40 à +125 °C.
The input common-mode range includes the negative rail. Either single or dual supplies can be used in the range of +4V to +36V (±2V to ±18V). The single version is available in the MicroSIZE SOT23-5, MSOP-8, and SO-8 packages. All versions are specified for operation from –40°C to +125°C. The OPA188-Q1 devices are AEC-Q100 qualified for automotive applications.
Caractéristiques
- Low Offset Voltage: 25µV (max)
- Zero-Drift: 0.03µV/°C
- Low Noise: 8.8nV/√Hz
- 0.1Hz to 10Hz Noise: 0.25µVPP
- Excellent DC Precision:
- PSRR: 142dB
- CMRR: 146dB
- Open-Loop Gain: 136dB
- Gain Bandwidth: 2MHz
- Quiescent Current: 510µA (max)
- Wide Supply Range: ±2V to ±18V
- Rail-to-Rail Output
- Input Includes Negative Rail
- RFI Filtered Inputs
- MicroSIZE Packages
Applications
- Bridge Amplifiers
- Strain Gauges
- Transducer Applications
- Temperature Measurement
- Electronic Scales
- Medical Instrumentation
- Resistance Temperature Detectors

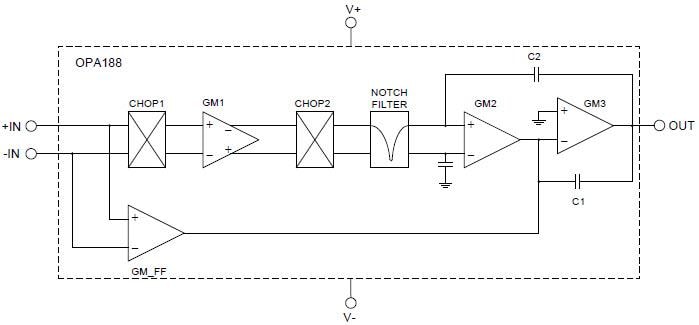

Block Diagram
