Texas Instruments Détecteur logarithmique LOG305 de 95 dB
Le Détecteur logarithmique LOG305 de 95 dB de Texas Instruments prend en charge une plage fréquentielle d'entrée de 200 kHz à 100 MHz et une gamme dynamique standard de 95 dB. Le LOG305 peut prendre en charge des fréquences supérieures à ces valeurs avec une sensibilité réduite. Le Détecteur de logs/Détecteur RSSI donne lieu à une très faible consommation d'électricité et facilite les entrées asymétriques et les alimentations asymétriques ou bipolaires. Le LOG305 est destiné à des applications nécessitant une large gamme dynamique de mesures de tensions et de signaux.
Le Détecteur logarithmique LOG305 de TI existe en boîtier DRV à 6 broches. Ce dispositif est opérationnel avec une alimentation de 2,7 à 5,25 V et sur toute la plage de température ambiante, de -40 à +125 °C.
Caractéristiques
- Plage d'entrée de 18 VRMS à 1 VRMS
- Plage de température de -40 à +125 °C
- Gamme dynamique de 95 dB
- Erreur de conformité logarithmique (LCE) = ±2 dB
- Détection de signaux de 200 kHz à 100 MHz
- Courant de repos à 2,1 mA max quelle que soit la température
- Alimentation de 2,7 à 5,25 V
- Ampli op intégré pour mise en mémoire tampon/réglage de gain
Applications
- Détection ultrasonore de distance et de matériau
- Cytométrie en flux
- Détection de signaux de DES et d'EMI à haute énergie
- Détection de défaillance d'arc

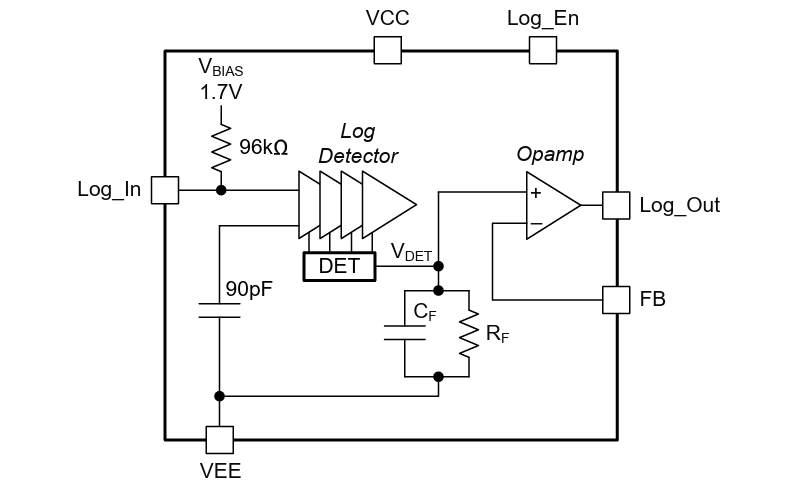

Schéma fonctionnel
Publié le: 2026-02-06
| Mis à jour le: 2026-02-13
