Texas Instruments Pilotes de commutateurs côté bas quatre canaux DRV81646
Les pilotes de commutateurs côté bas à quatre canaux DRV81646 de Texas Instruments fonctionnent de 4,5 V à 65 V et prennent en charge une large gamme de courants de charge. Ces dispositifs intègrent quatre commutateurs côté bas avec une RDS(ON) de 140 mΩ, chacun avec une diode de roue libre vers la broche VCLAMP. Cette caractéristique permet à l'utilisateur soit de faire recirculer le courant, soit de connecter une diode TVS externe pour la coupure de la charge inductive.
Le DRV81646 de Texas Instruments peut être contrôlé par une interface à broches GPIO matérielle. Chaque canal dispose d'une protection individuelle contre la surchauffe et d'une limite du courant analogique réglable à l'aide d'une résistance externe sur la broche ILIM. Il existe une configuration de délai de coupure optionnelle (COD) qui limite la durée d'une condition de limitation de courant sur le canal respectif, contribuant ainsi à prévenir les dommages au dispositif ou à la charge. Les vitesses de balayage de sortie sont configurables en réglant une résistance sur la broche RSLEW/CNTL, offrant ainsi une plus grande flexibilité dans le contrôle des commutateurs de sortie. Le dispositif a un mode INRUSH augmentant le seuil de limite du courant pour les charges capacitives.
Le DRV81646 fournit une broche de sortie de défaut (nFAULT) pour indiquer les conditions de défaut, et l'état de défaut par canal peut être surveillé en mode SPI. Cette caractéristique permet à l'utilisateur d'identifier les pannes et d'y remédier rapidement.
Caractéristiques
- Commutateurs intégrés à quatre canaux côté bas
- RDS(ON) de 140 mΩ à 25 °C
- Plage de tension d'alimentation de fonctionnement : 4,5 V à 65 V (70 V maximum absolu)
- Limite du courant sélectionnable de 0,5 A à 4 A par canal
- Commutation MLI rapide jusqu'à 500 kHz
- Options d'interface flexibles
- Interface matérielle avec entrée MLI à canal indépendant
- La SPI permet de réduire la surcharge de broches GPIO et d'isolation pour les conceptions comptant beaucoup de canaux
- Diodes intégrées à accrochage pour les modes de dégradation flexibles avec diode TVS/Zener externe facultative comme chemin de courant alternatif lors de la désactivation du commutateur
- La vitesse de balayage configurable (100 ns – 1 500 ns) permet à la fois les applications à commutation rapide et lente
- Retour d'information diagnostique
- Signal d'interruption de défaut de microcontrôleur (MCU) (nFAULT)
- Rapport de défauts par canal disponible via SPI
- Caractéristiques de protection
- Limite du courant réglable par l'utilisateur
- Protection indépendante contre la surchauffe et la surintensité pour chaque canal
- Délai de coupure de surintensité (COD) configurable de 0,5 ms à 2 ms
Applications
- CLP
- E/S distribuée
- Dispositifs de terrain
- Relais général et entraînement d'électrovanne
- Machines textiles

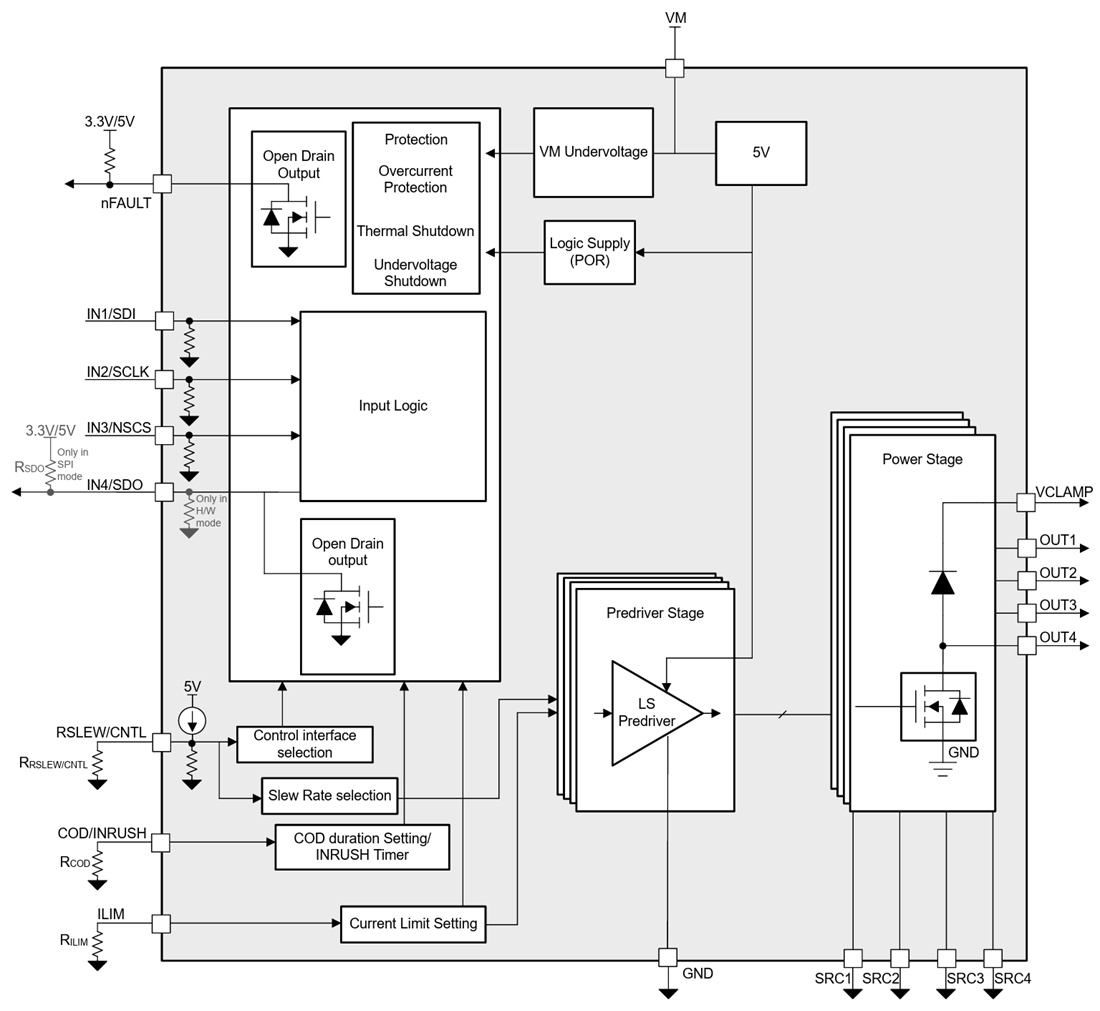

Schéma fonctionnel
