Texas Instruments Pilote de commutateur basse tension de 4 canaux DRV81545
Le Pilote de commutateur basse tension de 4 canaux DRV81545 de Texas Instruments fonctionne de 4,5 à 55 V et prend en charge une large gamme de courants de charge. Ce dispositif intègre quatre commutateurs basse tension à RDS(ON) de 235 mΩ, dont chacun comporte une diode de roue libre reliée à la broche VCLAMP. Cette caractéristique permet à l’utilisateur de faire recirculer le courant ou de connecter un parasurtenseur (TVS) externe pour l’arrêt de la charge inductive.
Le DRV81545 de Texas Instruments peut être commandé par une interface matérielle à broches GPIO. Chaque canal comporte une protection individuelle contre la surchauffe et une limite du courant analogique réglable à l'aide d'une résistance externe sur la broche ILIM. Il existe une configuration facultative de délai d’arrêt (COD) qui limite la durée d’une condition de limitation du courant sur le canal respectif, ce qui aide à prévenir les dommages de dispositif ou de charge. Les valeurs par anomalie figurent sur une broche de sortie par anomalie (nFAULT).
Caractéristiques
- Commutateurs intégrés basse tension à quatre canaux
- RDS(ON) de 235 mΩ à 25 °C
- Étage de sortie 55 V de fonctionnement maximum (60 V maximum absolu)
- Plage de tension d'alimentation de fonctionnement minimale de 4,5 V, avec RDS(ON) stable quelle que soit la tension
- Limite du courant sélectionnable de 0,5 à 3 A par canal
- Diodes intégrées de rattrapage pour un déclin flexible (TVS/Zener externe) sous forme d'alternative au chemin de courant lors de l'arrêt du commutateur
- Interface matérielle INx, pour une commutation rapide jusqu'à 250 kHz
- Retour de diagnostic à signal d'interruption par anomalie (nFAULT) de microcontrôleur (MCU)
- Boîtier monté en surface et amélioré thermiquement (PWP20)
- Caractéristiques de protection
- Limite du courant définie par l’utilisateur
- Protection indépendante contre la surchauffe et la surintensité pour chaque commutateur
- Délai de coupure de surintensité (COD) configurable
Applications
- CLP
- E/S distribuée
- Dispositifs de terrain
- Relais général et entraînement d'électrovanne
- Machines textiles

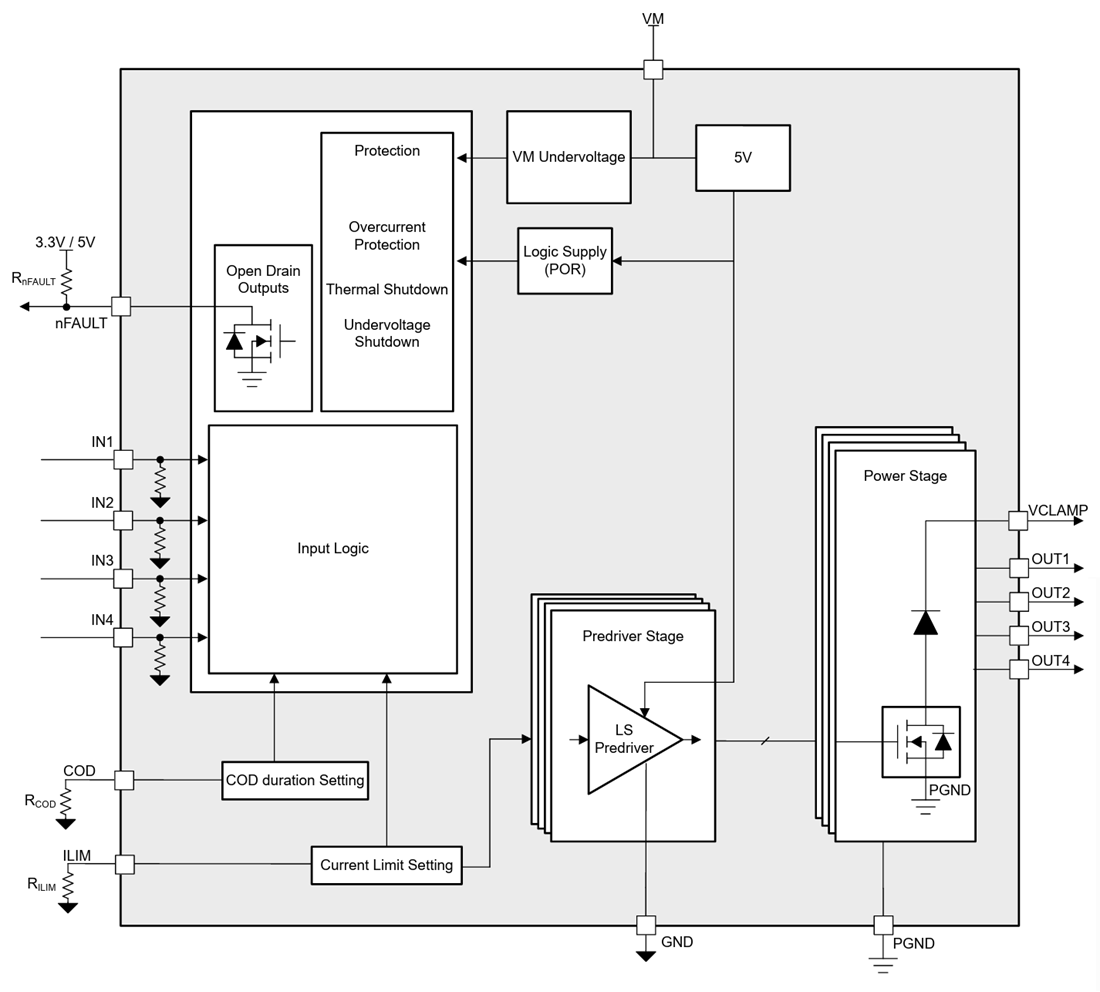

Schéma fonctionnel
