Texas Instruments Protecteur de batterie haute précision bq77307

Le protecteur de batterie haute précision bq77307 de Texas Instruments comprend un protecteur primaire hautement intégré et de haute précision pour les blocs de batteries des séries 2 à 7 Li-ion, Li-polymère, LiFePO4 (LFP) et LTO. Chaque appareil comprend un sous-système de protection de tension, de courant et de température de haute précision avec des pilotes NFET de protection côté bas intégrés et un LDO programmable pour une utilisation de système externe. Le bq77307 fournit une interruption à un processeur hôte et intègre une interface de communication hôte I2C, prenant en charge un fonctionnement jusqu'à 400 kHz avec CRC en option pour lire les informations d'état et les paramètres du programme. Le bq77307 de Texas Instruments est disponible dans un boîtier QFN à 20 broches.

Caractéristiques

  • Protection primaire ou secondaire de tension, de courant et de température pour les cellules de 2 à 7 séries avec une option de récupération autonome
  • Protection contre la tension
    • Surtension de cellule (COV) : de 0 V à 5,5 V par étapes de 1 mV, précision de ±4 mV
    • Sous-tension de cellule (CUV) : de 0 V à 5,5 V par étapes de 1 mV, précision de ± 4 mV
  • Protection actuelle
    • Court-circuit en décharge (SCD) : de 10 mV à 500 mV, étapes variables
    • Surintensité en charge (OCC) : de 3 mV à 123 mV, étapes de 2 mV
    • Surintensité en décharge 1 et 2 (OCD1 et OCD2) : de 4 mV à 200 mV, étapes de 2 mV
  • Protection de la température à l'aide d'une thermistance NTC externe
    • Surchauffe en charge et décharge (OTC et OTD)
    • Sous-température en charge et décharge (UTC et UTD)
    • Surchauffe de la puce interne
  • Pilotes côté bas intégrés pour la protection NFET avec une récupération autonome en option
  • Exploitation à faible puissance
    • Mode NORMAL, les deux FET activés : 8 µA
    • Mode NORMAL, FET désactivés : 5 µA
    • Mode ARRÊT : < 1 µA
  • Tolérance à la haute tension de 45 V sur la connexion de cellule et la sélection de broches supplémentaires
  • Mémoire intégrée programmable une seule fois (OTP) pour les paramètres du composant, programmée par TI
  • Interruption programmable pour le processeur hôte, informations d'état disponibles via I2C
  • Communications série I2C 400 kHz avec prise en charge CRC en option
  • LDO programmable pour utilisation externe du système
  • Boîtier QFN à 20 broches de 3,5 mm × 3,5 mm × 0,9 mm (RGR)

Applications

  • Outils électriques et outils de jardin sans fil
  • Aspirateurs
  • Drones non militaires
  • Autres blocs de batteries industrielles (séries 2 à 7)

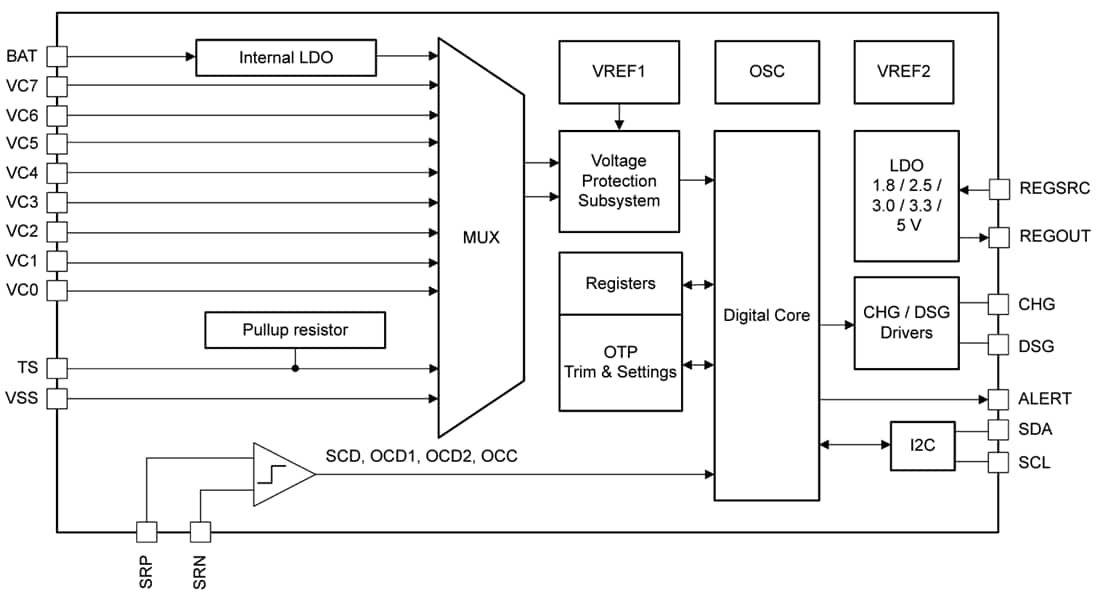

Schéma fonctionnel
