Texas Instruments Jauge de charge de batterie bq27427
La jauge de charge de batterie bq27427 de Texas Instruments est une jauge de charge à cellule unique qui nécessite un développement de micrologiciel de microcontrôleur de système minimal et une configuration utilisateur, ce qui permet une mise en place rapide du système. Trois profils de chimie sont préprogrammés pour permettre une configuration utilisateur minimale et pour aider à gérer le stock des clients dans les projets avec différentes chimies de batterie. La jauge de charge de batterie bq27427 dispose d'une très faible consommation d'énergie en veille ce qui permet une durée de fonctionnement de batterie plus longue. Les interruptions configurables aident à libérer l'hôte de l'interrogation continue et à économiser l'alimentation du système. Une détection de température précise est prise en charge via une thermistance externe.
La jauge de charge de batterie bq27427 de Texas Instruments utilise l'algorithme breveté Impedance Track™ pour jauger le niveau de charge et fournit des informations telles que l'état de charge (%), la capacité de batterie restante (mAh) et la tension de batterie (mV). Jauger la charge de batterie avec la jauge de charge bq27427 ne nécessite qu'un raccordement à PACK+ (P+) et PACK- (P-) pour un bloc de batteries amovible ou un circuit de batteries intégré. Le minuscule boîtier à 9 billes de 1,62 mm x 1,58 mm et de 0,5 mm de pas NanoFree™ à l'échelle de la puce (DSBGA) est idéal pour les applications à espace restreint.
Caractéristiques
- Jauge de charge de batterie Li-ion à cellule unique
- Est intégré à la carte système
- Prend en charge les batteries intégrées ou amovibles
- Alimentation directe à partir de la batterie avec un LDO intégré
- Intègre une résistance de détection à faible valeur (7 mΩ).
- Jauge de charge de batterie basé sur la technologie brevetée Impedance Track™.
- Fournit trois profils préprogrammés sélectionnables pour les cellules 4,2 V, 4,35 V et 4,4 V
- Signale la capacité restante et l'état de charge (SOC) avec filtre de lissage
- S'ajuste automatiquement en fonction de l'auto-décharge, du vieillissement des batteries, de la température et des variations de débit
- Estimation de l'état de santé de la batterie (vieillissement)
- Ultra faible consommation d'énergie en modes NORMAL (50 µA) et VEILLE (9 µA)
- Prend en charge l'interface de périphérique à microcontrôleur
- Interface série IC 400 kHz
- Interruption SoC configurable ou avertissement de sortie numérique faible batterie
- Capteur de température interne ou température signalée par l'hôte ou thermistance externe
Applications
- Smartphones, téléphones portables et tablettes
- Appareils portables
- Immotique
- Combinés médicaux/industriels portables
- Audio portable
- Jeux

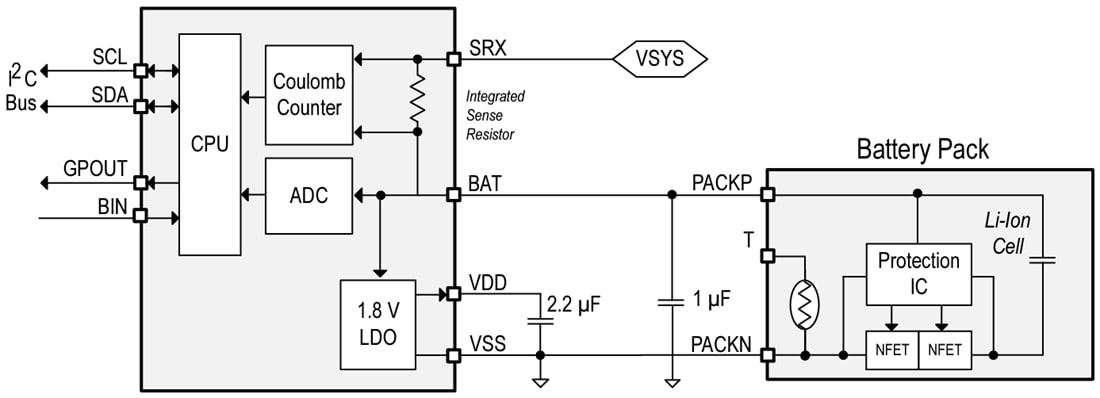

Schéma fonctionnel
Outils de développement associés
Texas Instruments Module d'évaluation (EVM) bq27427EVM
Un système d'évaluation complet pour le bq27427, un CI de jauge de gaz.
Publié le: 2023-02-10
| Mis à jour le: 2023-02-24
