Texas Instruments Chargeur de batterie parallèle bq25960H
Le chargeur de batterie parallèle bq25960H de Texas Instruments est une solution de charge de batterie à rendement maximal de 98,1 % utilisant une architecture de condensateur de commutation pour batterie Li-ion à 1 cellule L'architecture à capuchon commuté permet au courant du câble d'être égal à la moitié du courant de charge, réduisant ainsi la perte de puissance du câble et limitant la montée de température. L'architecture biphasée réduit les besoins en capacité d'entrée et de sortie et augmente l'efficacité de la charge. Lorsqu'il est utilisé avec un chargeur principal tel que bq2589x ou bq2561x, le système permet un cycle de charge complet de la charge de ruissellement à la fin avec une faible perte de puissance en mode Courant Continu (CC) et Tension Constante (CV).
Le bq25960H de Texas Instruments prend en charge une charge en mode dérivation de 7 A (précédemment appelée charge de commutation de batterie) via des MOSFET internes. Le Rdson en mode de dérivation est de 21 mΩ pour un fonctionnement à courant élevé. Le mode de dérivation intégré permet la rétrocompatibilité d'un adaptateur de charge rapide de 5 V pour charger la batterie à 1 cellule. L'appareil prend en charge la configuration à double entrée via un pilote intégré et un contrôle multiplex pour les N-FET externes. Il permet également une entrée unique avec un seul N-FET ou aucun N-FET externe.
Caractéristiques
- Chargeur parallèle à capuchon commuté à rendement maximal de 98,1 % prenant en charge une charge rapide de 8 A
- Architecture à capuchon commuté biphasé en attente de brevet optimisée pour un rendement maximal
- La tension d'entrée est 2x la tension de la batterie
- Le courant de sortie est 2x le courant d'entrée
- Réduit la perte d'énergie sur le câble d'entrée
- Charge rapide intégrée en mode de dérivation 5 A
- Résistance du chemin de chargement Rdson de 21 mΩ pour prendre en charge le courant de charge d'entrée 5 A et de sortie 5 A
- Contrôleur multiplexeur d'alimentation à double entrée pour la sélection de la source pendant la charge rapide et le mode USB On-The-Go (OTG)/TX inverse
- Fournit un signal de commande de grille pour les N-FET OVP et FET GaN OVP externes
- Prise en charge minimale 1,2 V I2C pullup
- Prise en charge d'une large gamme de tension d'entrée
- Tension d'entrée opérationnelle jusqu'à 12,75 V
- Tension d'entrée maximale de 40 V avec ACFET externe en option et de 20 V sans ACFET externe
- Charge parallèle avec des opérations doubles synchronisées du bq25960H pour un courant de charge allant jusqu'à 13 A
- Fonctions de protection programmables intégrées pour un fonctionnement sûr
- Protection contre les surtensions d'entrée (BUSOVP) et protection contre les surtensions de la batterie (BATOVP)
- Protection contre les surintensités en entrée (BUSOCP) et protection contre les surintensités de la batterie (BATOCP)
- Protection contre les surtensions de sortie (VOUTOVP)
- Protection contre les sous-intensités d'entrée (BUSUCP) et protection contre les courants inverses d'entrée (BUSRCP) pour détecter le débranchement de l'adaptateur et empêcher le retour d'amplification
- Surveillance de température de la batterie et du connecteur (TSBAT_FLT et TSBUS_FLT)
- Protection contre les surchauffes de jonction (TDIE_FLT)
- Paramètres programmables pour l'optimisation du système
- Interrompt et interrompt les masques
- Mesures et configuration du CAN
- Fonctions d'alarme pour la commande de l'hôte
- CAN de 16 bits intégré pour la surveillance de la tension, du courant et de la température
Applications
- Smartphone
- Tablettes

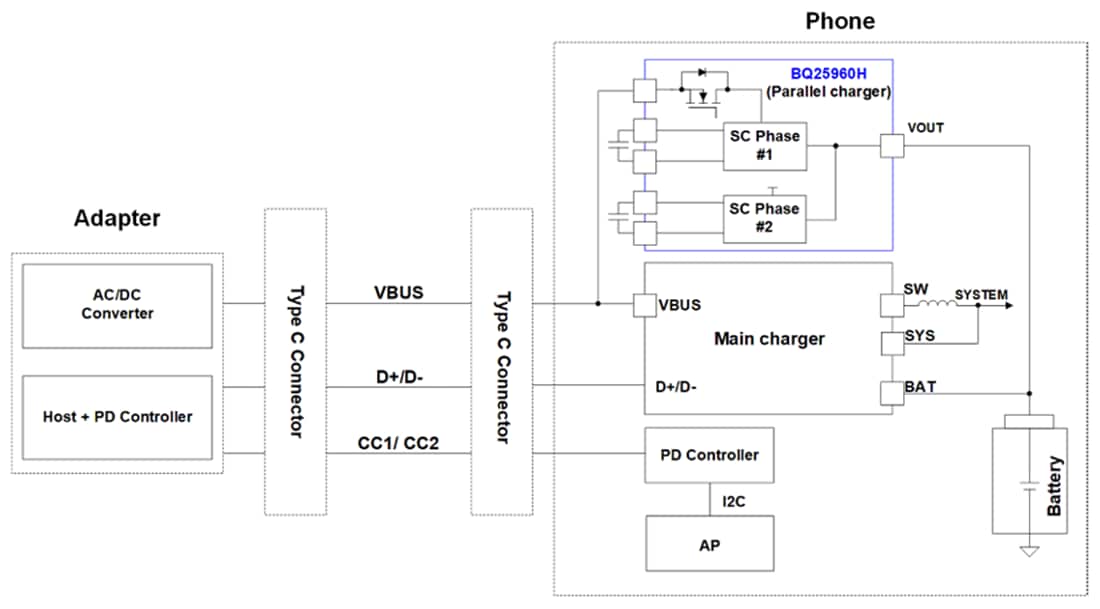

Schéma simplifié
