Texas Instruments Moniteur et contrôleur optique AMC60304
Le contrôleur et moniteur optique AMC60304 de Texas Instruments est un contrôleur et moniteur analogique à faible puissance hautement intégré, optimisé pour les sorties à courant élevé. Le dispositif comprend quatre convertisseurs analogique-numérique (CAN) 12 bits, un convertisseur analogique-numérique (CAN) 12 bits, 1 MS/s, des moniteurs d'alarme d'alimentation et de température et une référence interne de haute précision. Les IDAC AMC60304 prennent en charge une plage de sortie à pleine échelle de 200 mA avec une très faible dissipation de puissance. Ces IDAC éliminent le besoin de composants externes pour fournir une polarisation de courant précise.
L'AMC60304 de Texas Instruments comprend quatre broches d'entrée qui sont multiplexées vers le CAN et intègrent un comparateur de fenêtre à faible latence. Ces fonctionnalités font de ce composant un excellent choix pour la détection d'indicateur de force du signal reçu (RSSI) et de perte de signal (LOS). Le CAN peut également mesurer la tension aux broches IDAC, permettant ainsi de surveiller ces sorties. La faible puissance, la haute intégration, la très petite taille et la plage de température de fonctionnement étendue font de l'AMC60304 un excellent choix pour les modules optiques en tant que circuit de contrôle tout-en-un.
Caractéristiques
- Quatre CNA à sortie de courant de 12 bits (IDAC)
- Plage de sortie pleine échelle de 200 mA
- CAN SAR 1 MS/s 12 bits multicanaux
- 4 entrées externes (plages d'entrée de 2,5 V et 5 V)
- Quatre canaux de surveillance de tension IDAC
- Séquenceur programmable
- Alarmes hors plage programmables
- Référence 2,5 V interne
- Alarmes de défaut d’alimentation et de température
- Interfaces SPI et I2C : exploitation de 1,7 V à 3,6 V
- SPI : interface 4 fils
- I2C : quatre adresses cibles
- Plage de température spécifiée de –40°C à +125 °C
Applications
- Module optique
- Interconnexion Intra-CC (métro)

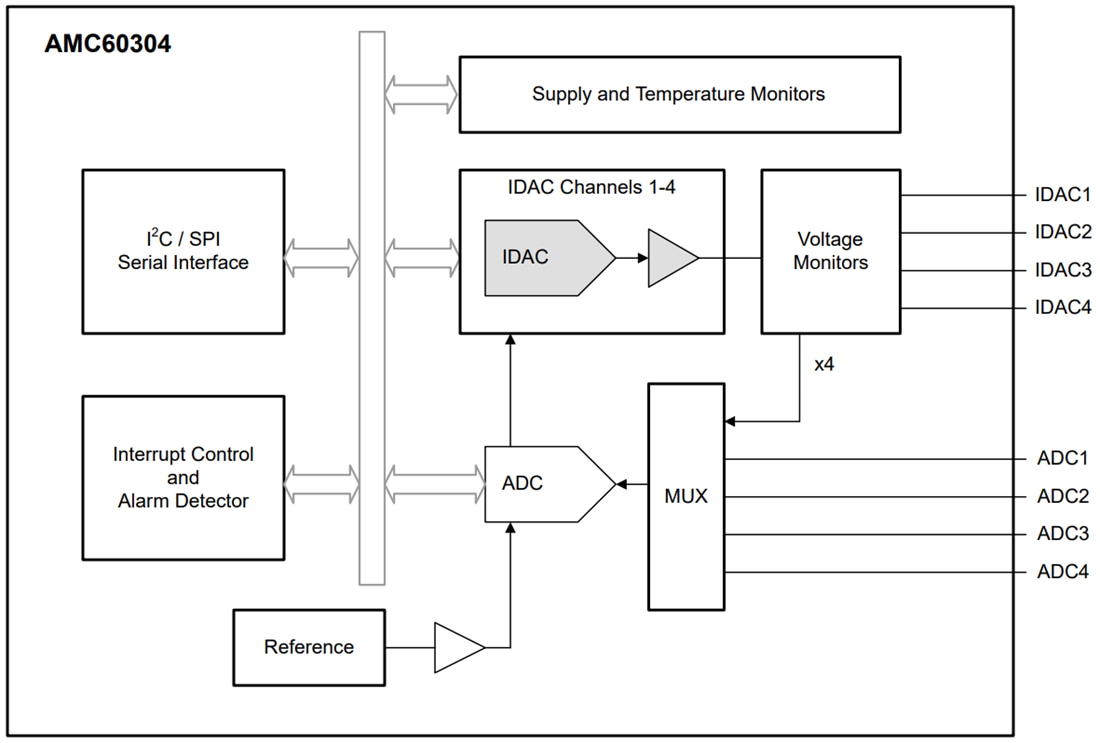

Schéma simplifié
Publié le: 2022-03-01
| Mis à jour le: 2024-02-13
