Texas Instruments Amplificateurs isolés AMC1200C
Les Amplificateurs isolés AMC1200C de Texas Instruments ont une entrée différentielle ±de 250 mV et une sortie différentielle. L'entrée de précision et isolée galvaniquement de l'AMC1200C est optimisée pour une connexion directe à une résistance shunt ou à une autre source de signaux à faible impédance.
La barrière d'isolement sépare des parties du système fonctionnant à différents niveaux de tension en mode commun. La barrière d'isolement est très résistante aux interférences magnétiques. Cette barrière est certifiée pour fournir un isolement de base jusqu'à 5k V RMS(60 s).
Les Amplis AMC1200C de TI émettent un signal différentiel proportionnel à la tension d'entrée. La sortie différentielle est indépendante des décalages de mise à la terre et facilite le routage du signal de sortie sur de longues distances.
L'AMC1200C existe en boîtiers SOIC et SOP à 8 broches et à corps larges. Le dispositif est entièrement spécifié dans la plage de température de -40 à +125 °C.
Caractéristiques
- Plage linéaire de tension d'entrée : ±250 mV
- Plage de tension d'alimentation :
- Côté haut (VDD1) : de 3,0 à 5,5 V
- Côté bas (VDD2) : de 3,0 à 5,5 V
- Erreurs CC faibles :
- Erreur de décalage : ±0,2 mV (maximum)
- Dérive de décalage : ±2 µV/°C (maximum)
- Erreur de gain : ±0,25 % (maximum)
- Dérive de gain : ±35 ppm/°C (maximum)
- Non-linéarité : 0,04 % (maximum)
- Gain fixe 8,0 V/V
- Sortie analogique différentielle
- CMTI élevée : 150 V/ns (minimum)
- Faible EMI : conforme aux normes CISPR-11 et CISPR-25
- Classes d’isolement : isolement de base
- Certifications relatives à la sécurité :
- DIN EN CEI 60747-17 (VDE 0884-17)
- UL1577
- Spécification complète sur la plage de températures industrielles étendue de -40 à +125 °C
Applications
- Entraînements par moteur industriels
- Convertisseurs de fréquence
- Unités d'alimentation électrique (PSU) de serveur
- Correction de facteurs de puissance (PFC)
Amplis associés
Texas Instruments AMC1200/AMC1200B Differential Isolation Amps
Features ±250mV input voltage range optimized for shunt resistors.

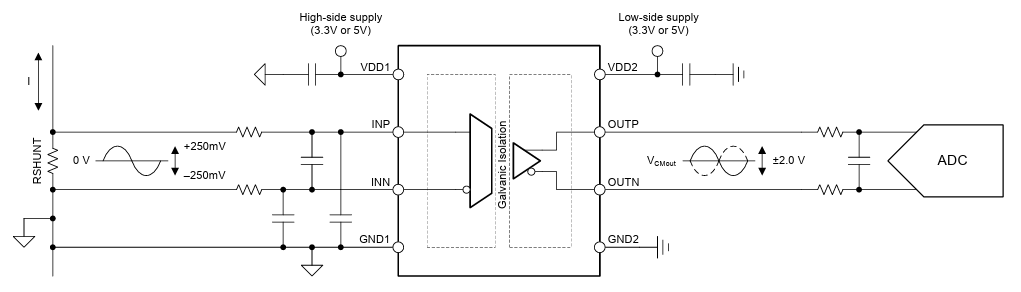

Application standard
