Texas Instruments Amplificateurs isolés AMC0380D et AMC0380D-Q1
Les Amplificateurs isolés AMC0380D et AMC0380D-Q1 de Texas Instruments sont des amplificateurs de précision, galvaniquement isolés à haute tension en CA, à entrée de haute impédance et à sortie à gain fixe différentiel. Ces amplificateurs sont disponibles dans deux plages de tension d'entrée linéaires de ±400 et ±600 V et atteignent une précision supérieure à 1 % sur toute la plage de température. Les amplificateurs isolés AMC0380D et AMC0380D-Q1 sont disponibles dans un boîtier SSOP à 15 broches, au pas de 0,65 mm. Les dispositifs AMC0380D-Q1 sont homologués AEC-Q100 pour des applications automobiles. Ces amplificateurs existent en boîtiers SSOP à 15 broches, à 0,65 mm de pas et avec une plage de température entièrement spécifiée de -40 °C à 125 °C. Les applications typiques incluent des Unités d'alimentation de serveurs (PSU), des Systèmes de stockage d'énergie (ESS), des convertisseurs solaires, des stations de charge de véhicules électriques et des convertisseurs de traction.
Caractéristiques
- Diviseur résistif intégré haute tension pour la détection directe de la tension CA sans résistances externes
- Sortie différentielle
- Plage de tension d'alimentation :
- De 3 à 5,5 V côté haut (VDD1)
- De 3 à 5,5 V côté bas (VDD2)
- Erreurs faibles en CC :
- Erreur de décalage de ±0,8 mV (maximum)
- Dérive de décalage de ±10 µV/°C (maximum)
- Erreur d’affaiblissement de ±0,25 % (maximum)
- Dérive d’affaiblissement de ±40 ppm/°C (maximum)
- Non-linéarité de 0,025 % (maximum)
- CMTI élevé de 150 V/ns (minimum)
- Respect des limites CISPR-11 et CISPR-25, faible EMI
- Options disponibles d'entrée :
- AMC0380D04 : ±400 V, 8,3 MΩ
- AMC0380D06 : ±600 V, 10 MΩ
- Certifications liées à la sécurité :
- Isolement renforcé à 7 000 VPK selon la norme DIN EN CEI 60747-17 (VDE 0884-17)
- Isolement de 5 000 Vefficaces pendant 1 minute selon l'UL 1577
- De -40 °C à 125 °C, entièrement spécifié sur la plage de température industrielle étendue
- Qualifié AEC-Q100 pour les applications automobiles (AMC0380D-Q1)
Applications
- Unités d'alimentation électrique (PSU) de serveur
- Systèmes de stockage d’énergie (ESS)
- Convertisseurs solaires
- Stations de chargement EV
- Convertisseurs de traction
- Chargeurs embarqués
- Convertisseurs CC/CC
- Boîtes de jonction de la batterie

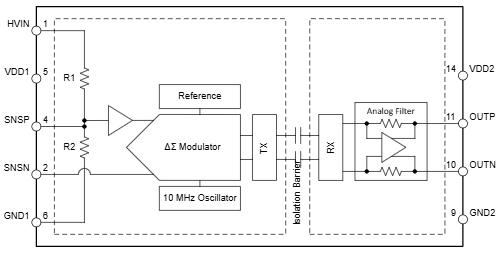

Schéma fonctionnel

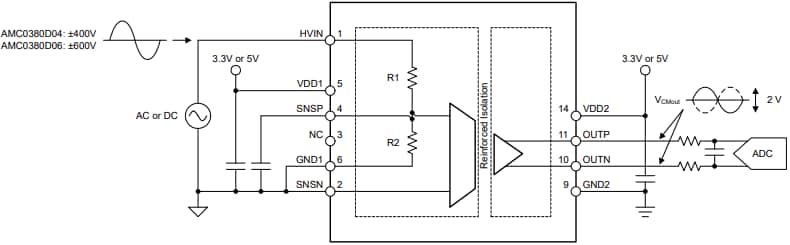

Diagramme d’application standard
