Texas Instruments Modulateur Delta Sigma AMC0303M0510
Le Modulateur Delta Sigma AMC0303M0510 de Texas Instruments est un modulateur delta-sigma (ΔΣ) à isolement galvanique de précision, à entrée de ±50 mV et à horloge interne. L’entrée est optimisée pour la connexion à des résistances shunt à faible impédance, couramment utilisées pour des applications de détection de courant. La barrière d'isolement à robustesse magnétique est homologuée pour un isolement renforcé de 5 kV efficaces (boîtier DWV) et de base de 3 kV efficaces (boîtier D) pendant 60 s. Ce modulateur à faible EMI répond aux normes CISPR-11 et CISPR-25. Le modulateur AMC0303M0510 fonctionne dans une plage étendue de températures industrielles de -40 à 125 °C. Ce modulateur s'avère idéal pour des entraînements à moteurs, pour des convertisseurs photovoltaïques, pour des unités d'alimentation électrique (PSU) de serveurs et pour des systèmes de stockage d'énergie.
Caractéristiques
- Plage linéaire de tensions d'entrée de ±50 mV
- Plage de tension d'alimentation :
- De 3,0 à 5,5 V côté haut (AVDD)
- De 2,7 à 5,5 V côté bas (DVDD)
- Erreurs rares en CC :
- Erreur de décalage de ±100 µV (maximum)
- Dérive du décalage ±1 µV/°C (maximum)
- Erreur de gain de ±0,2 % (maximum)
- Dérive de gain de ±30 ppm/°C (maximum)
- CMTI élevé de 150 V/ns (minimum)
- Détection de l'absence d'alimentation côté haut
- Faible EMI : conforme aux normes CISPR-11 et CISPR-25
- Classe d'isolement renforcée
- homologations liées à la sécurité :
- DIN EN CEI 60747-17 (VDE 0884-17)
- UL 1577
- De -40 à 125 °C, entièrement spécifié sur la plage étendue de températures industrielles
Applications
- Entraînements à moteurs
- Convertisseurs photovoltaïques
- Unités d'alimentation électrique (PSU) de serveurs
- Systèmes de stockage d'énergie

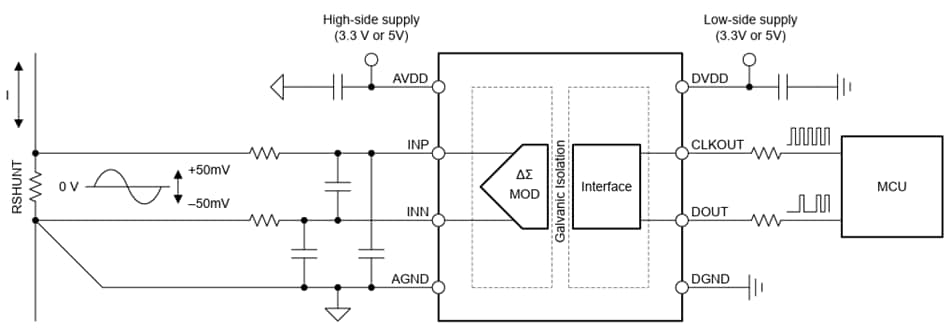

Schéma d'application

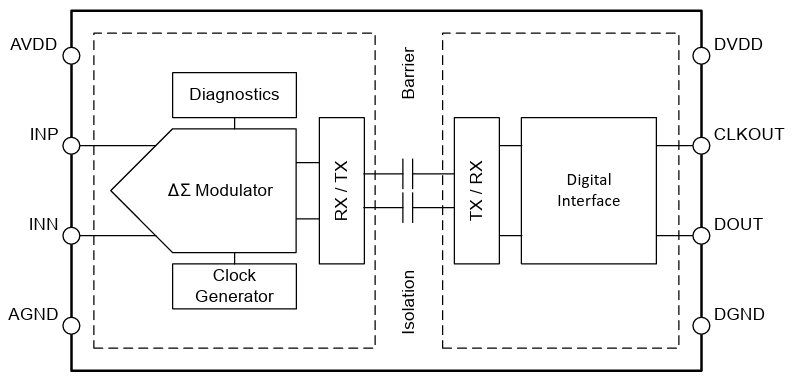

Schéma fonctionnel
