TDK Transformateur d'impulsions AMT45S
Le transformateur d'impulsions AMT45S de TDK est conçu pour les circuits de communication par courant porteur en ligne (CPL) dans les applications de chargement de véhicules électriques (xEV). Ce transformateur convient aux systèmes de chargement combinés (CCS) et aux infrastructures à la norme de chargement nord-américaine (NACS). Le CCS et la NACS utilisent tous deux un CPL pour la communication de contrôle pendant le chargement. Le transformateur d'impulsions AMT45S de TDK offre une efficacité de production plus élevée que les produits traditionnels, tandis que la technologie d'enroulement automatisée permet la miniaturisation et une stabilité de qualité améliorée. L’AMT45S offre des dimensions de 4,7 mm x 3,4 mm x 3 mm (L x l x h) et une plage de température de fonctionnement de -40 °C à +125 °C.
Caractéristiques
- Conçus pour les circuits de communication par courant porteur en ligne (CPL) dans les applications de chargement de véhicules électriques (xEV).
- Méthode de fabrication exclusive avec bornes métalliques et soudage au laser offrant un faible affaiblissement d'insertion et une haute fiabilité
- Technologie d'enroulement automatisée
- Miniaturisation substantielle
- Stabilité de qualité améliorée
- Efficacité de production supérieure par rapport aux produits traditionnels
Caractéristiques techniques
- Dimensions 4,7 mm x 3,4 mm x 3 mm (L x l x h)
- Volume maximum de 48 mm3 (approximatif)
- Inductance minimale de 15 μH
- Résistance CC maximale de 1 Ω
- Plage de température de fonctionnement de -40 °C à +125 °C
- Conforme AEC-Q200

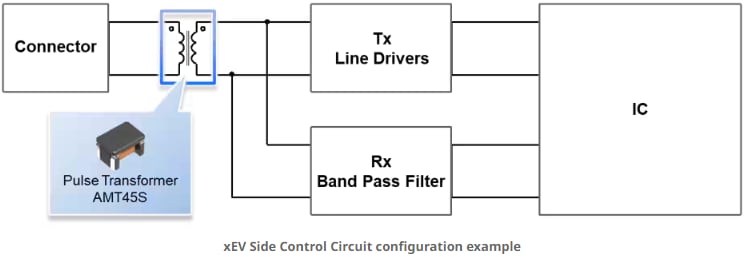

Exemple de configuration

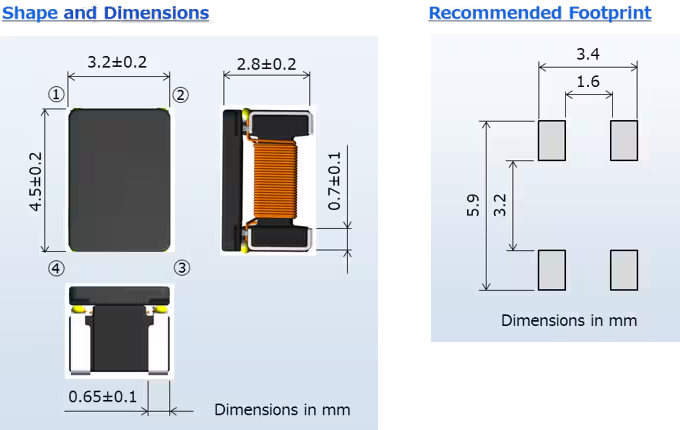

Dimensions et empreinte
Note d'application
