ROHM Semiconductor Mosfet de puissance à canal N R6049YN

Les MOSFET de puissance à canal N R6049YN de ROHM Semiconductor offrent une commutation à haute vitesse et de faibles résistances à l’état passant pour les applications de commutation. Fonctionnant sur une plage de température de -55 °C à +150 °C, ces composants à mode d’amélioration monocanal disposent d’une tension de claquage drain-source de 600 V, d’un courant de drain continu de ±22 A ou ±49 A et d’une charge de grille totale de 65 nC. Les MOSFET de puissance à canal N R6049YN de ROHM sont disponibles en boîtiers TO-220AB-3, TO-220FM-3 et TO-247G-3.

Caractéristiques

  • Faible résistance à l'état passant
  • Commutation rapide
  • Les circuits d'entraînement peuvent être simples
  • Technologie Si
  • Mode canal d’amélioration
  • Montage traversant
  • Composé moulé sans halogène
  • Placage sans plomb et conforme à la directive RoHS

Caractéristiques techniques

  • Tension de claquage drain-source de 600 V
  • Courant de drain continu de ±22 A ou ±49 A
  • Courant de drain pulsé ±147 A
  • Résistance drain-source 82 mΩ
  • Tension grille-source ±30 V
  • Plage de tension de seuil grille-source de 6 V
  • Courant de drain à tension de grille nulle de100μA
  • Courant de fuite grille-source maximal de ±100 nA
  • Courant de source maximal 49 A
  • Tension source-drain maximale de 1,5 V
  • Résistance de grille standard de 1,0 Ω
  • Charge de récupération inverse standard de 6,5 μ
  • Courant de récupération inverse de crête standard de 34 A
  • Charge de grille standard
    • 65 nC au total
    • Source de 21 nC
    • Drain de 30 nC
  • Tension de plateau de grille standard de 7 V
  • Dissipation d'énergie de 90 W ou 448 W
  • Capacité typique
    • Entrée de 2940 pF
    • Sortie de 100 pF
    • Sortie effective
      • 100 pF liés à l’énergie
      • 650 pF liés au temps
  • Avalanche à simple impulsion
    • Courant de 2,8 A
    • Énergie de 208 mJ
  • Temps moyen
    • Délai d’allumage de 38 ns
    • Montée de 33 ns
    • Délai d’arrêt de 91 ns
    • Descente de 19 ns
    • Récupération inverse de 380 ns
  • Plage de température de fonctionnement de -55 °C à +150 °C
  • Options de boîtier TO-220AB-3, TO-220FM-3 et TO-247G-3

Fiche technique

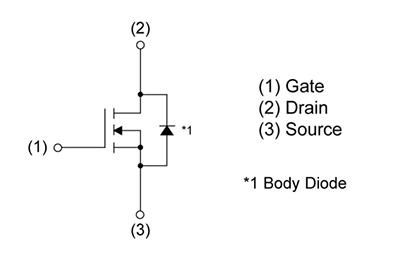

Circuit intérieur
