Phoenix Contact Éclairage d’armoire LED

L’éclairage d’armoire LED Phoenix Contact est conçu pour éclairer l’intérieur des armoires de contrôle. L'optique intégrée assure un éclairage optimal de l’armoire de contrôle. Selon les exigences, la lumière peut être équipée d’éléments de montage pour un montage (à) vis ou par encliquetage à deux positions. Les éléments de montage sont inclus dans la livraison. Le montage par aimants est également possible. Les aimants sont disponibles en tant qu’accessoires. L’utilisateur peut connecter plusieurs éclairages d’armoire LED dePhoenix Contact en série et contrôler le mode d’éclairage via un commutateur. L’utilisateur peut allumer ou éteindre la lumière de manière permanente ou activer le mode automatique En mode automatique, la lumière s’allume et s’éteint via un détecteur de mouvement intégré.

Caractéristiques

  • Éclairage optimal de l’armoire de contrôle grâce à une optique sans éblouissement
  • Détecteur de mouvement intégré
  • Une prise permet d’alimenter des appareils externes
  • Entrée CA à large plage
  • Puissance optique 1400 lm
  • Température de couleur 5 000 K (blanc neutre)

Caractéristiques techniques

  • Spécialement conçu pour être utilisé dans les pays suivants
    • 1694092 : USA ,Canada, Brésil, Japon
    • 1694093 : France, Belgique, Pologne
    • 1694094 : Allemagne, Finlande, Grèce, Luxembourg, Pays-Bas, Norvège, Autriche, Portugal, Russie, Suède, Espagne et Turquie
  • Type de prise
    • 1694092 : Type B
    • 1694093 : Type E
    • 1694094 : Type F
  • Plage de tension d'alimentation
    • 1694092 : 100 VCA à 125 VCA(50/60 Hz)
    • 1694093 et 1694094 : 100 VCA to 240 VCA (50/60 Hz)
  • Consommation de courant (max.)
    • 1694092 : 10 A (depuis la prise)
    • 1694093 et 1694094 : 16 A (depuis la prise)
  • Consommation d'énergie : 11 W (LED)
  • Détecteur de mouvement
    • 1,8 m max. Plage de détection
    • Angle de détection : 87 °
    • Durée de l’éclairage de 180 s (réactivé)
  • Propriétés de l’éclairage
    • Type de lumière LED
    • 32 LED
    • Couleur de la lumière : blanc neutre
    • Température de couleur : 5 000 K
    • Indice de rendu des couleurs : 84
    • Flux lumineux de 1400 lm (flux lumineux net)
    • Éclairage
      • 5920lx max. (Le long de l’axe optique, distance : 50 cm)
      • 1480lx max. (Le long de l’axe optique, distance : 1 m)
    • Règlement délégué (UE) 2019/2015
    • Efficacité énergétique : classe C (une source de lumière)
  • Dimensions : 341 mm x 77 mm x 55 mm (LxlxH)

Fiches techniques

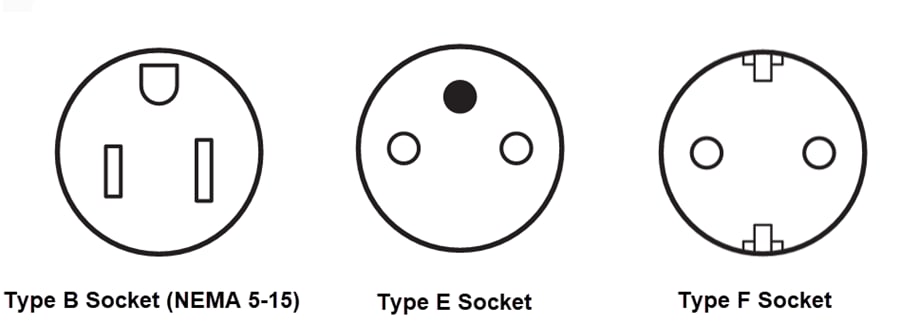

Prises

Plan mécanique - Phoenix Contact Éclairage d’armoire LED

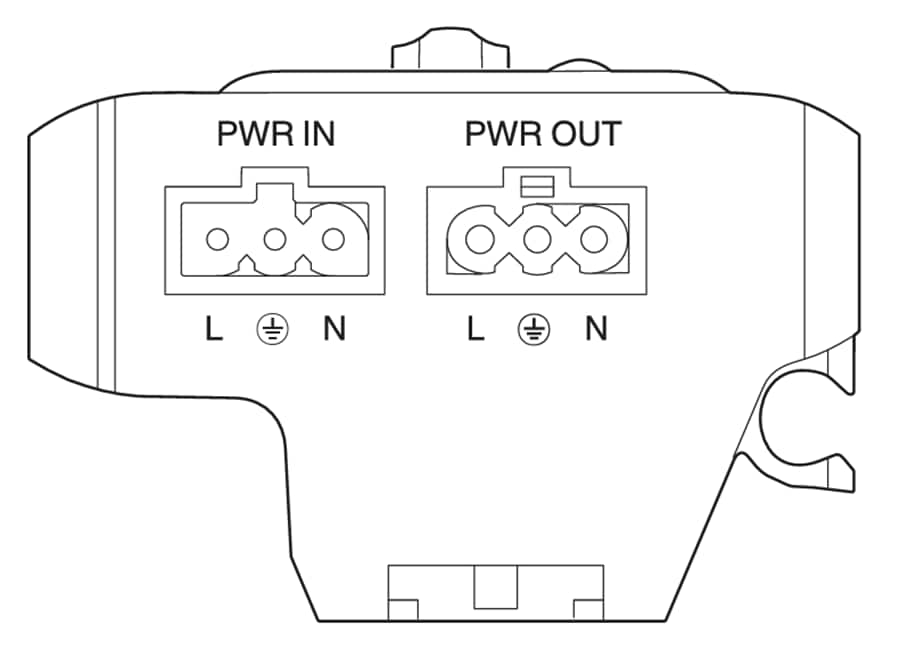

Affectations broche

Plan mécanique - Phoenix Contact Éclairage d’armoire LED

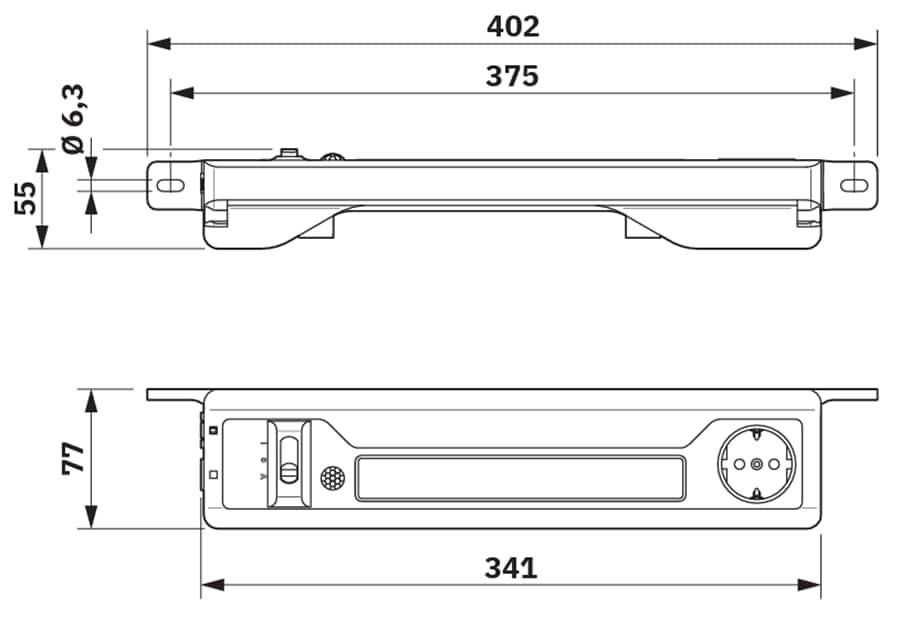

Schéma dimensionnel

Plan mécanique - Phoenix Contact Éclairage d’armoire LED
