Vishay / Dale Inducteurs traversants automobiles IHXL2000VZ-3A
Les inducteurs traversants automobiles IHXL2000VZ-3A de Vishay / Dale sont homologués AEC-Q200 et présentent une température de fonctionnement élevée allant jusqu'à +155°C. L’IHXL2000VZ-3A à courant élevé est disponible dans un boîtier de 50,8 mm x 50,8 mm x 21,7 mm et présente un matériau central amélioré pour une réduction de 20 % des pertes dans le noyau par rapport aux modèles IHXL-5A précédents. La construction en alliage métallique de ces inducteurs commerciaux de Vishay / Dale offre un excellent blindage magnétique et une haute conductivité thermique pour minimiser les points chauds. Ces inducteurs offrent une surface plane pour le montage d'un dissipateur thermique ou d'une plaque de refroidissement actif. L'IHXL2000VZ-3A gère les pics de courant transitoire élevés sans saturation. Les applications incluent le chargement de batterie automobile à courant élevé, les moteurs CC brushless (BLDC), les filtres de liaison CC et bien plus encore.
Caractéristiques
- Qualification AEC-Q200
- Température nominale élevée jusqu'à +155 °C
- Taille 50,8 mm x 50,8 mm x 21,7 mm
- Matériau central amélioré pour une réduction de 20 % des pertes au niveau du noyau par rapport aux modèles IHXL-5A précédents
- Construction en alliage métallique pour un excellent blindage magnétique et une haute conductivité thermique afin de minimiser les points chauds
- Surface plane pour le montage d'un dissipateur thermique ou d'une plaque de refroidissement actif
- Supporte de hautes pointes de courant transitoire sans saturation
Applications
- Chargement de batterie automobile à courant élevé
- BLDC
- Filtres de liaison continue
- Bobines à mode différentiel
- Bobines de correction du facteur de puissance d'amplification
- Énergie solaire/éolienne
Caractéristiques techniques
- Plage d'inductance de 1,2 μH à 10 μH
- Résistance CC à +25 °C
- 0,14 mΩ à 0,82 mΩ (standard)
- 0,15 mΩ à 0,86 mΩ (maximum)
- Courant CC nominal à chaleur (standard)
- 83 A à 209 A (élévation de 40 °C)
- 118 A à 315 A (élévation de 80 °C)
- Courant CC de saturation (standard)
- 83 A à 243 A (chute de 20 %)
- 123 A à 349 A (chute de 30 %)
- SRF 5,1 MHz à 19,1 MHz (standard)

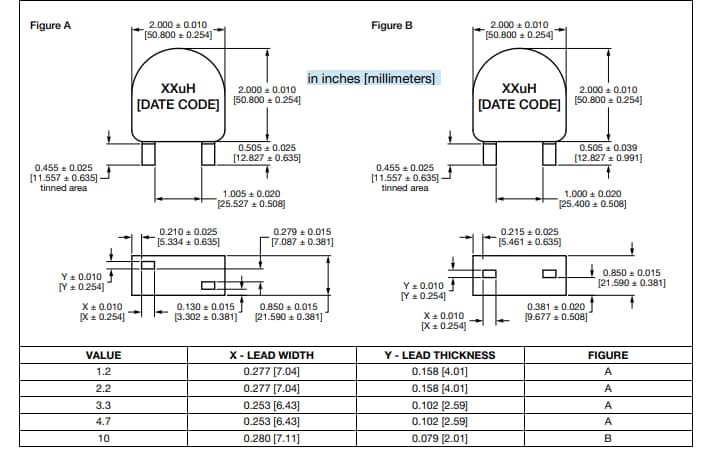

Dimensions
