Panasonic Industrial Devices Relais universel de puissance de série LQ
Les relais de puissance généraux série LQ dePanasonic Industrial Devices avec isolation de classe F comprennent des bobines à courantde haute intensité de type 12 VCC et 24 VCC Ces relais disposent d'un courant de commutation maximal 10 A (125 V CA), 5 A (30 V CC). Les relais de puissance série LQ sont disponibles en emballage tube et carton, avec une configuration de de contact 1 forme A. L'option d'encapsulation en tube permet une utilisation facile grâce à une insertion automatique lors du processus d'assemblage. Ces relais de puissance sont classés TV-3 (homologués UL/C-UL) et conformes aux normes IEC/EN60079-15. Les relais de puissance de série QL sont conçus pour des applications à courant d'appel. Les applications typiques incluent des robots, des machines à laver, des sèche-linge, des appareils de chauffage à ventilateurs et des fours à micro-ondes.
Caractéristiques
- Type d’isolation de Classe F
- Disposition des contacts à forme A
- Puissance nominale de fonctionnement de 200 mW
- Charge minimale de commutation de 100 mA sous 5 VCC
- Classification UL TV-3 adaptée pour une charge de haute intensité de ½ HP à 250 V CA
- Adapté pour 8 A à 2 V CA (certifié UL) et ½ HP à 250 V
- Tension de tenue aux surtensions 8 000 V (entre le contact et la bobine)
- Type de classification des contacts pour les courants de haute intensité
Applications
- Robots
- Lave-linge
- Séchoirs
- Radiateurs soufflants
- Climatisation
- Régulation de chaudières
- Machines-outils
- Micro-ondes
- Industries :
- Appareils domestiques
- Dispositifs industriels
- CVC (HVAC)

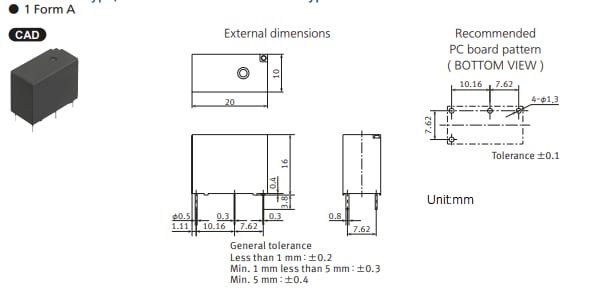

Schéma mécanique
