NXP Semiconductors Commutateur magnétique NMH1000

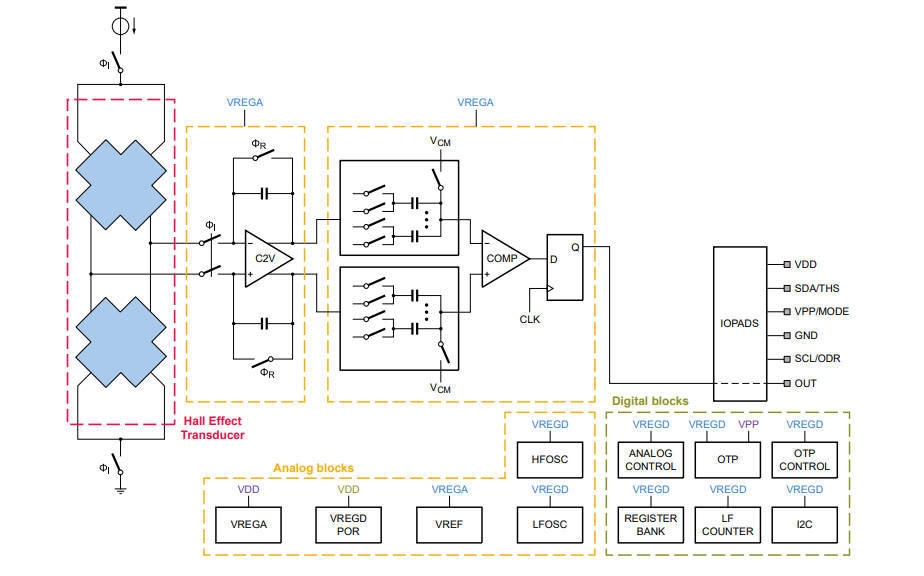

Le commutateur magnétique NMH1000 NXP Semiconductors est un commutateur de champ magnétique à effet Hall qui fonctionne à basses tension, intensité et vitesse de transfert. Le NMH1000 est le plus sensible à un champ vertical passant par les surfaces de haut en bas, orthogonales au plan de la carte de circuit imprimé d’application. Le traitement de l’entrée est activé par des blocs fonctionnels tels qu’une machine à état configurable, une conversion analogique-tension de l’entrée et une comparaison pour générer la sortie bi-états positionnée dans une succession linéaire. Le commutateur magnétique NMH1000 de NXP Semiconductors est disponible dans un boîtier de petite taille et fin, avec six bornes.

Caractéristiques

Broche matérielle à 3 états à sélection de seuil
Bit(s) de données de sélection de seuil dans un registre I²C accessible
Broche matérielle 3 états de fréquence d’échantillonnage
Bit(s) de données de sélection de fréquence d’échantillonnage dans un registre I²C accessible
Broche matérielle de sélection de mode à sélectionner entre une interface autonome ou une interface série I²C

Bit(s) de données de sélection de mode dans un registre I²C accessible
2 types de sortie indiquent l’absence de champ magnétique par rapport à un seuil défini en interne :
- Broche matérielle à état binaire
- Bit(s) de données d’état binaire(s), configurable(s) comme assert-élevé ou assert-faible, dans un registre I²C accessible

Applications

Sortie de veille du système électronique
- Détection de proximité par rapport au manque de proximité de l’aimant inclus lorsque l’électronique est retirée de l’emballage de livraison pour l’électronique de réveil
Couvercle d’ordinateur portable ouvert/fermé
- Détection de proximité par rapport au manque de proximité de l’aimant monté sur le couvercle de l’ordinateur portable, pour déclencher un changement d’état, comme allumer/éteindre l’écran
Porte ou fenêtre ouverte/fermée
- Détection de proximité par rapport au manque de proximité de l’aimant monté sur la porte, le couvercle ou la fenêtre pour déclencher un changement d’état, comme les alarmes
