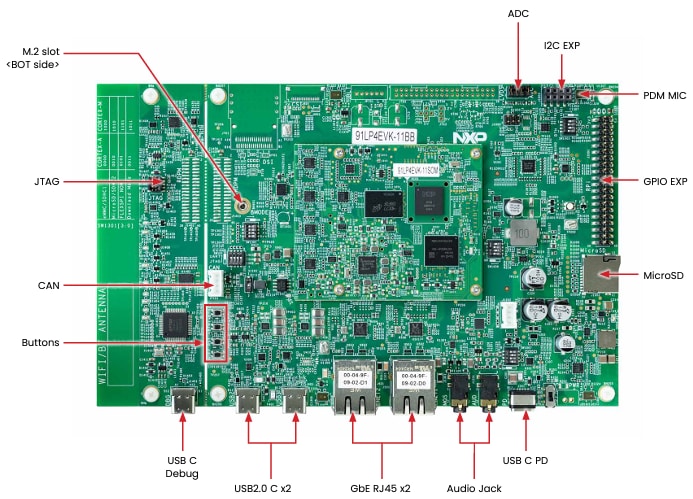

NXP Semiconductors Kit d'évaluation i.MX 91
Le kit d'évaluation i.MX 91 de NXP Semiconductors est conçu pour évaluer les processeurs applicatifs i.MX 91 et mesurer la consommation d'énergie sur les rails d'alimentation. Le kit i.MX 91 de NXP Semiconductors se compose de deux cartes interconnectées : un module informatique et une carte de base de connectivité. Le module de calcul, construit avec une technologie à 6 couches standard comprend un SoC (Système sur puce) i.MX 91 de surensemble, 2 Go de LPDDR4, 16 Go d'eMMC, le PMIC de NXP (PCA9451A) et des circuits de surveillance de l'alimentation. La carte de base de connectivité comprend un port standard M.2 KEY-E, permettant l’utilisation de modules de connectivité prêts à l’emploi, tels que des options Wi-Fi/BLUETOOTH®. Le kit comprend un boîtier de support de carte (BSP) préchargé basé sur Linux qui démarre à partir de la mémoire eMMC du module de calcul. Il comprend l’application GoPoint pour explorer les démonstrations préinstallées, offrant une excellente base pour accélérer le développement de la conception.
Caractéristiques
- Processeur
- Processeur d'applications i.MX 91
- Processeur ARM®Cortex®-A55 à 1,4 GHz
- Enclave sécurisée EdgeLock®
- Mémoire
- 2 Go de LPDDR4
- 16 Go d'eMMC5.1
- Port microSD
- Interfaces d'affichage et de caméra
- LCD RGB parallèle (2x20 EXPI)
- Caméra parallèle (2x20 EXPI)
- Module M.2 sans fil avec la technologie Wi-Fi 6 Tri-Radio IW610/IW612 de NXP
- Support de sécurité contre les manipulations
- Support des outils et du système d'exploitation Linux®
- Audio
- Prise audio HP
- Connexion de haut-parleur externe
- Prise en charge MQS
- Prise en charge de carte audio HAT
- Prise en charge des matrices MIC PDM
- Connectivité
- 2 connecteurs USB-C™ 2.0
- 2 RJ45 GbE
- CAN (HDR)
- 2x20 EXPI
- Prise en charge des modules I2C
- Prise en charge CAN 4 canaux
- Support des capteurs IMU I3C
Applications
- Automobile
- Industriel
- Villes intelligentes
- Maisons intelligentes
Ressources supplémentaires
Dispositifs pris en charge
Interfaces
• E/S (GPIO) à usage général : PCAL6524 ultra-low-voltage translating 24-bit Fm+ extension d'E/S Bus/SMBus I2
• Éméteurs-récepteurs IO CAN de 3,3 V /5 V : TJA1051 • Émetteur-récepteur haut débit CAN
• Interfaces USB : PTN5110 CI USBCI PD TCPC PHY
Gestion de l'alimentation
• PMIC : PCA9451A CI de gestion de l'alimenttaion pour processeur d'application i.MX 93x/91x
• Commutateurs de charge : NX20P3483UK commutateur combiné dissipateur/source haute tension USB PD et Type-C avec protection, NX20P5090UK commutateur d'alimentation haute tension USB PD, NX20P0407 CI de protection CC et SBU USB Type-C™
Processeurs et microcontrôleurs
• La famille i.MX91 sécurisée et économe en énergie apportent les capacités de Linux essentielles pour des milliers d'applications de bord
