Littelfuse Thyristor simple CMA160E1600HF
Le thyristor simple CMA160E1600HF de Littelfuse est un dispositif (SCR) haute performance de 160 A, 1 600 V dans un boîtier PLUS247 Ce thyristor présente une structure de puce plane et passivée pour une stabilité à long terme et une excellente robustesse. Le thyristor simple CMA160E1600HF offre une dissipation de chaleur efficace, une empreinte compacte et une compatibilité avec les méthodes de montage standard de l’industrie. Ce dispositif est entièrement conforme à la directive RoHS et utilise des matériaux époxy conformes à la norme UL 94V‑0 pour répondre aux normes environnementales et de sécurité les plus strictes. Le thyristor simple CMA160E1600HF est idéal pour la rectification de ligne à 50 Hz/60 Hz, le contrôle de moteur à CA à démarrage progressif, le contrôle de l'éclairage et de la température, le contrôle de moteur à CC et les convertisseurs de puissance.
Caractéristiques
- Thyristor pour fréquence de ligne
- Puce passivée planaire
- Stabilité à long terme
- Conforme à la directive RoHS
- L'époxy est conforme à UL 94V-0
- Norme industrielle
- Boîtier PLUS247 (style TO‑247)
Applications
- Solutions de rectification de ligne 50 Hz/60 Hz
- Contrôle de moteur CA à démarrage progressif
- Contrôle de l’éclairage et de la température
- Contrôle de moteur à CC
- Convertisseur de puissance
- Contrôle de l'alimentation CA
Caractéristiques techniques
- 1 600 V 160 A à T c = 80 °C dans le boîtier PLUS247
- 0,15 K/W de résistance thermique de RthJC
- Courant de fuite <200 µa à="">c = 25 °C
- Courant de surtension direct maximum de 1,4 kA à Tvj = 45 °C ITSM
- Chute de tension maximum VT de 1,66 V à T vj = 125 °C, IT(AV) = 160 A

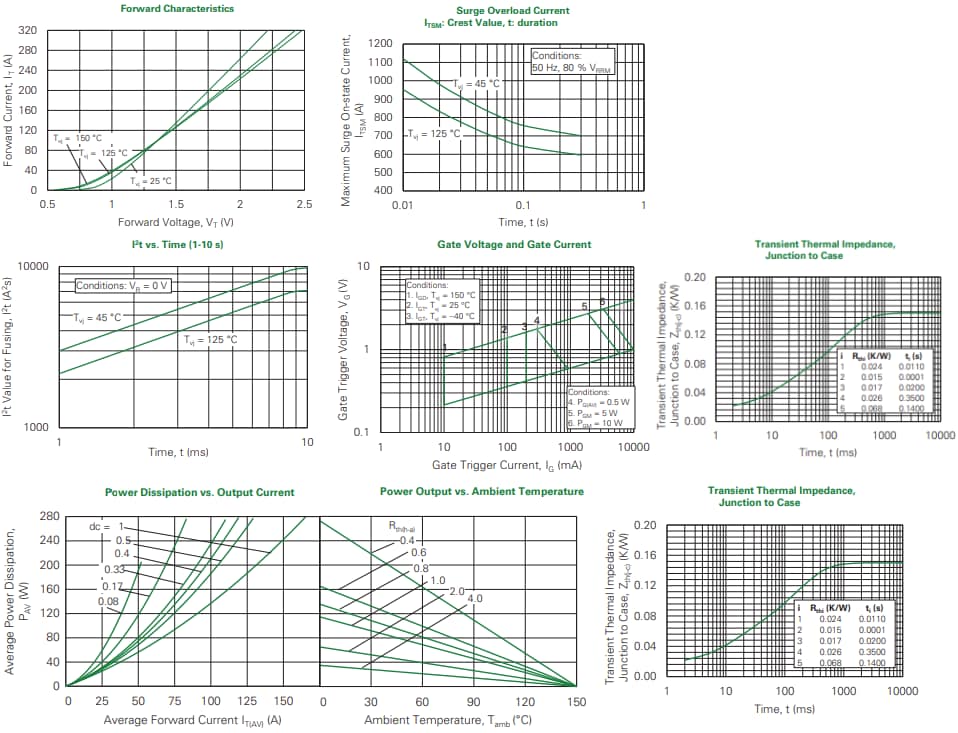

Courbes caractéristiques

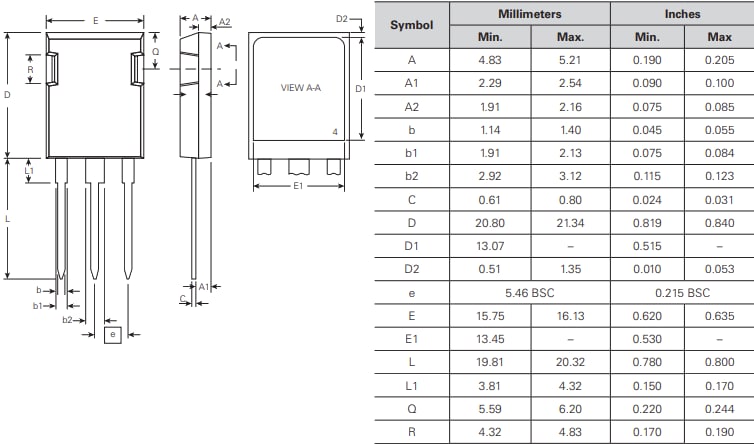

Dimensions
