Infineon Technologies Microcontrôleurs AURIX™ de 32 bits TC4Dx
Les microcontrôleurs TC4Dx 32 bits AURIX™ d'Infineon Technologies sont basé sur la technologie 28 nm et font partie de la famille AURIX TC4x. Avec sa technologie 28 nm implémentée, le TC4Dx offre une excellente connectivité à haute vitesse D7 pour les contrôleurs de zone, les plateformes d'intégration et les applications de sécurité. Les microcontrôleurs (MCU) AURIX de 32 bits TC4Dx d'Infineaon fournissent 6/6 cœurs de verrouillage à 500 MHz, une mémoire non volatile dans la technologie eFlash, 10 Mo de SRAM et des fonctionnalités de connectivité robustes y compris deux interfaces Ethernet de 5 Gbit/s et quatre de 10/100 Mbit/s. Pour répondre à la demande de communication et d'interfaces à haut débit, le TC4Dx dispose d'une configuration de connectivité riche jusqu'à 2x 5 Gbit Ethernet, y compris un pont, 4x 10/100 Mbit Ethernet, 20 nœuds CAN, 4x CAN-XL et jusqu'à 2x8 Gbit PCle 3.0.
Caractéristiques
- Microcontrôleur haute performance avec six cœurs UCT / CPU et une unité de traitement parallèle (DSPVector)
- Il s'agit d'UCT/CPU TriCore™ super-scalaires de 32 bits (TC1.8 LS) avec prise en charge matérielle de machine virtuelle et arithmétique à virgule flottante double précision ; six cœurs entièrement verrouillés
- SRAM à faible latence à proximité des UCT / CPU et de la SRAM globale
- 20 Mo de mémoire de programme intégrée avec plusieurs banques parallèles et une option d'échange A/B
- Jusqu'à 1152 Ko de données NVM intégrées
- Architecture de cybersécurité haute performance avec 1 Mo de mémoire de programme et 128 Ko de mémoire de données
- Deux contrôleurs DMA, chacun avec 128/64 canaux, et deux moteurs de déplacement
- Sous-système CAN avec huit cœurs SAR CAN, chacun des deux cœurs CAN partageant 16 entrées équipées d'un étage échantillonneur-bloqueur (TMADC), deux cœurs intégrés DSP pour un post-traitement flexible des résultats CAN (CDSP)
- Une unité minuteur eGTM avec canaux d'entrée et de sortie
- Interfaces de communication à haute vitesse (LETH, GETH, PCle, CANXL, xSPI, HSSL, SDMMC)
- Interfaces de communication à basse vitesse (CAN, FlexRay, QSPI, ASCLIN, I2C)
- Interfaces de capteurs (MSC, SENT, PSI5, PSI5-S)
- Système d'interruption sophistiqué avec un routeur d'interruption et un conducteur de masse
- L'unité de gestion des alarmes de sécurité et de sécurité (SMU) gère les alarmes de sécurité et de cybersécurité
- Traçage et débogueur avancés avec prise en charge du débogage du contrôle d'exécution pour les programmes multicœurs et alignés dans le temps, et traçage des données pour tous les UCT/CPU en parallèle, et une interface de traçage série haute vitesse de 5 Gbit/s
- Prise en charge de deux interfaces DAP (port d’accès au dispositif) et d'une interface JTAG
- Ports d'E/S programmables numériques
- Unité de test de mémoire volatile (VMT) avec fonctions ECC, initialisation de la mémoire et MBIST
- Système de gestion de l'alimentation et régulateurs sur puce
- Unité de génération d’horloge avec BVP système et BVP périphérique
- Régulateurs de tension intégrés
- AEC-Q100 Classe 1 pour les applications automobiles
Applications
- Contrôleur de zone
- Contrôleur de domaine
- Passerelle
- Système d'aide à la conduite (ADAS)/AD et fusion de capteur
- Compagnon de sécurité pour l'informatique centrale
Caractéristiques techniques
- Cœurs de verrouillage 6/6
- Fréquence de base de 500 MHz
- Jusqu'à 20 Mo eFlash
- Jusqu'à 10 Mo de SRAM
- Augmentation de la performance jusqu'à 15 fois
- Jusqu'à huit machines virtuelles par cœur
- 20 + 4 interfaces CAN FD et CAN XL
- 4 modules Ethernet 10/100 Mb
- 2 modules Ethernet 5 Mb/s
- Jusqu'à 60 PINS d'entrée analogique
Vidéos

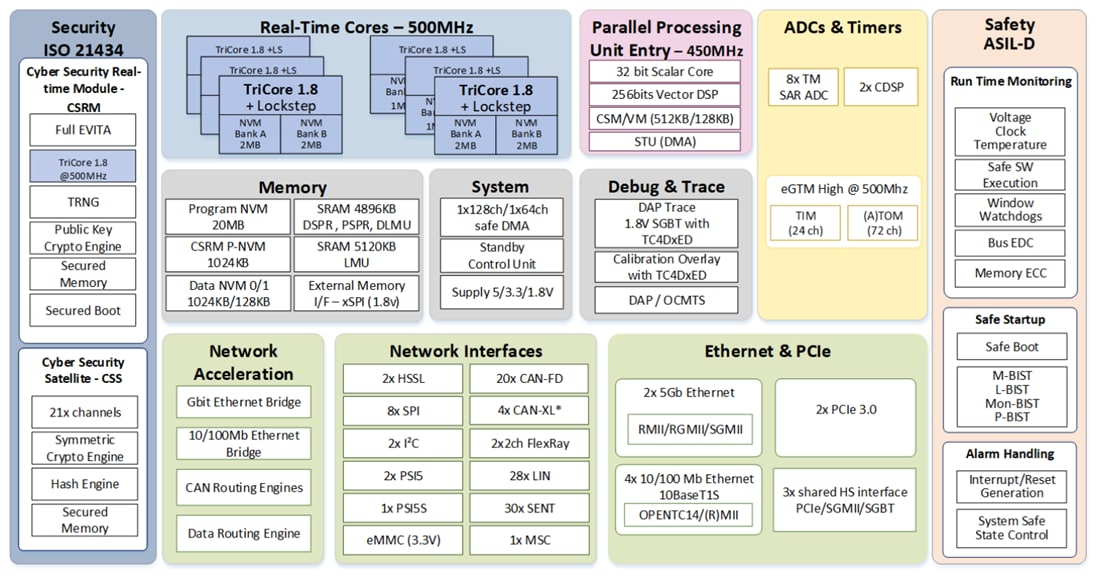

Schéma fonctionnel
Microcontrôleurs associés
Infineon Technologies Microcontrôleurs TriCore™ AURIX™ TC4x 32 bits
Fournit un chemin de migration vers le haut à partir de la famille de microcontrôleurs (MCU) AURIX TC3x d'Infineon
