Infineon Technologies Système G1 EM et LM CoolSET™ en boîtier (SiP)
Le système G1 EM et LM CoolSET™ en boîtier (SiP) d'Infineon Technologies intègre un commutateur et un contrôle d'alimentation haute tension sur les côtés primaire et secondaire, un contrôle SR et une boucle de régulation. Grâce à l'intégration avancée du système, de nombreux composants discrets du système peuvent être supprimés.
Les délais de contrôle du commutateur d'alimentation du côté primaire et du contrôle du SR du côté secondaire sont synchronisés et permettent un fonctionnement fiable et robuste dans toutes les conditions de commutation. La technologie de transformateur sans noyau (CT-Link) utilisée assure une communication isolée renforcée et sûre entre les côtés primaire et secondaire. Le motif de commutation MLI avancé impose une exploitation Flyback ZVS quasi-résonante, réduisant les pertes de commutation de passage à la fermeture et optimisant la signature EMI. L'Infineon G1 EM et le LM CoolSET SiP fournissent un ensemble avancé de fonctionnalités de protection qui facilitent l'intégration dans la conception.
Caractéristiques
- CoolMOS P7 avalanche robuste intégré 800 V
- Démarrage rapide avec cellule de démarrage intégrée de 950 V
- Pilote de redressement synchrone (SR) intégré avec une sortie standard de 10 V
- Communication isolée renforcée intégrée du côté secondaire au côté primaire
- Chemin de signal d'activation isolé à usage général intégré du côté secondaire au côté primaire (G1 EM)
- Boucle de contrôle de rétroaction intégrée du côté secondaire avec amplificateur d'erreur
- Fonctionnement flyback de commutation innovant zéro tension (ZVS) pour les pertes commutation les plus faibles et une faible signature brouillage électromagnétique (EMI)
- Fonctionnement fiable en commutation de modulation de largeur d'impulsion (MLI) par synchronisation temporelle du SR côté primaire et secondaire commutateur
- Courants d'alimentation faibles optimisés pour le mode de fonctionnement hystérétique pour atteindre une puissance de veille <>
- Prend en charge une large plage de fonctionnement de VCC côté primaire jusqu'à 32 V
Applications
- Alimentation électrique auxiliaire pour appareils domestiques
- SMPS général
Ressources supplémentaires

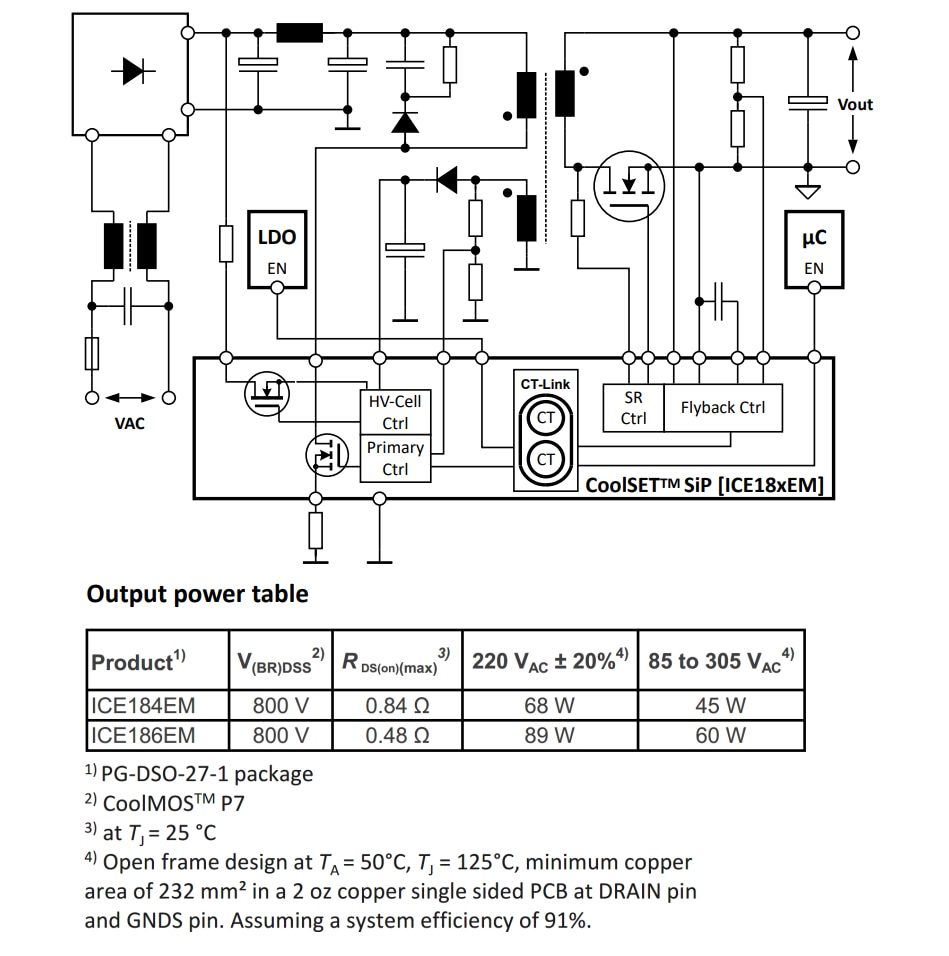

Schéma fonctionnel G1 EM

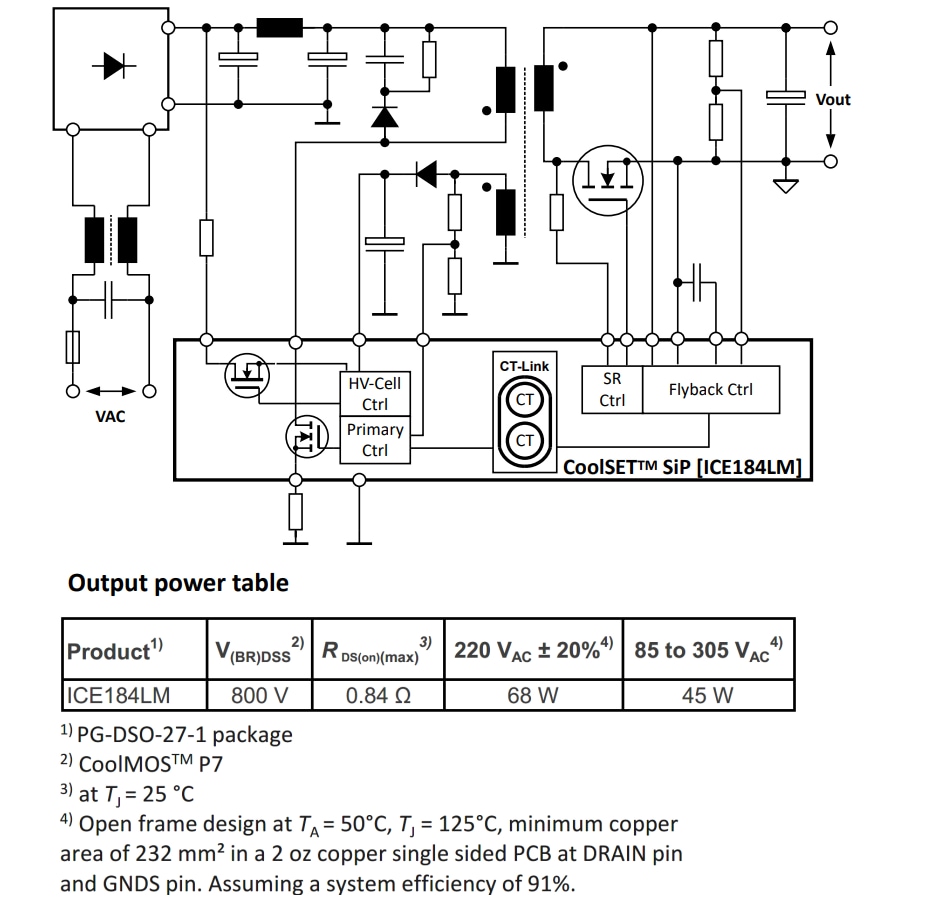

Schéma fonctionnel G1 LM
