Infineon Technologies Plateforme d’évaluation MOSFET CoolSiC™ 1 200 V
La plateforme d’évaluation MOSFET CoolSiC™1 200 V d'Infineon Technologies fait la démonstration des caractéristiques du MOSFET à tranchée SiC CoolSiC ™ 1 200 V 45 m Ω(IMZ120R045M1) lorsqu’il est associé aux CI de pilote de grille EiceDriver™. La plateforme d’évaluation comprend une carte mère modulaire (EVALPSSICDPMAINTOBO1), une carte fille de bridage Miller (REFPSSICDP1TOBO1) et une carte fille d’alimentation bipolaire (REFPSSICDP2TOBO1).
Caractéristiques
- Carte mère MOSFET CoolSiC 1 200 V
- Tension d’alimentation de pilote de grille VCC2 de -5 V à +20 V
- Alimentation de VCC1 fixe à +5 V
- Connexion à la grille via un connecteur BNC SMA
- Mesure du courant via un shunt coaxial optionnel
- Boucle de commutation optimisée
- Connexion d'une inductance de charge externe
- Comprend un dissipateur thermique
- Carte fille pince Miller
- Boucle minimale de commande de grille
- Rg ON et Rg OFF sont modifiables
- VCC2 de +15 V à 0 V GND
- Fonction de bridage Miller active
- Carte fille d'alimentation bipolaire
- Boucle minimale de commande de grille
- Rg ON et Rg OFF sont modifiables
- VCC2 de +15 V à -5 V GND2
- Possibilité d’alimentation négative
Sur la carte
Infineon Technologies MOSFET à tranchée SIC CoolSiC™ 1200 V
Optimisé pour fournir les pertes les plus faibles dans les applications et la plus haute fiabilité en fonctionnement.
Infineon Technologies 1EDNx550 TDI EiceDRIVER™ Gate Driver ICs
Features Truly Differential Inputs (TDI) to prevent false triggering of power MOSFETs.

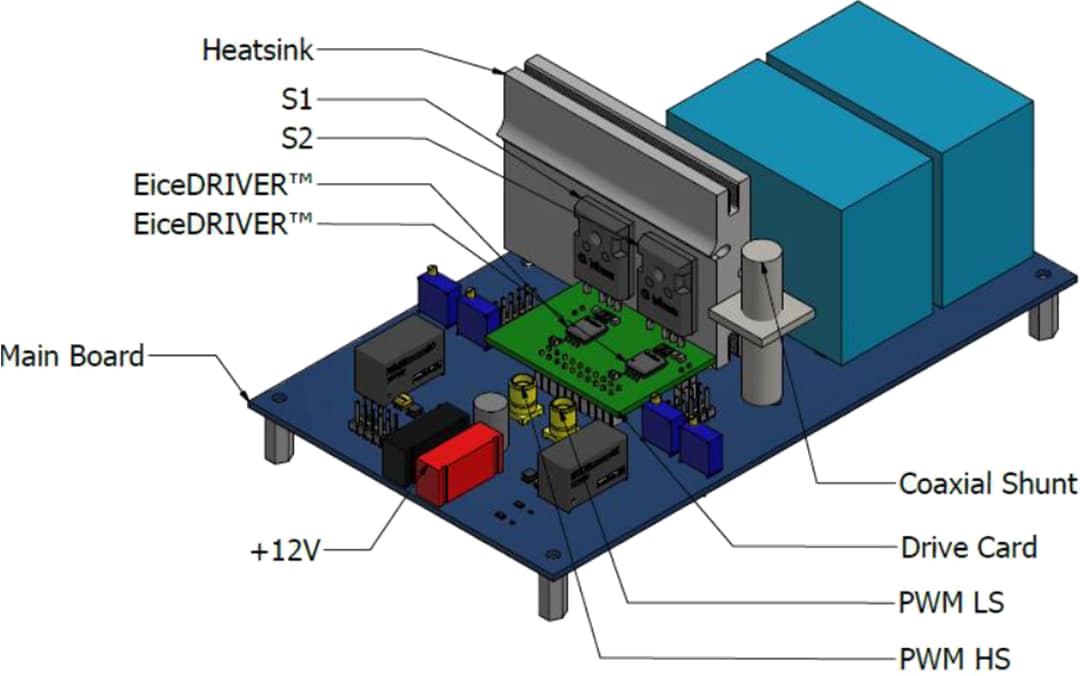

Configuration de la carte

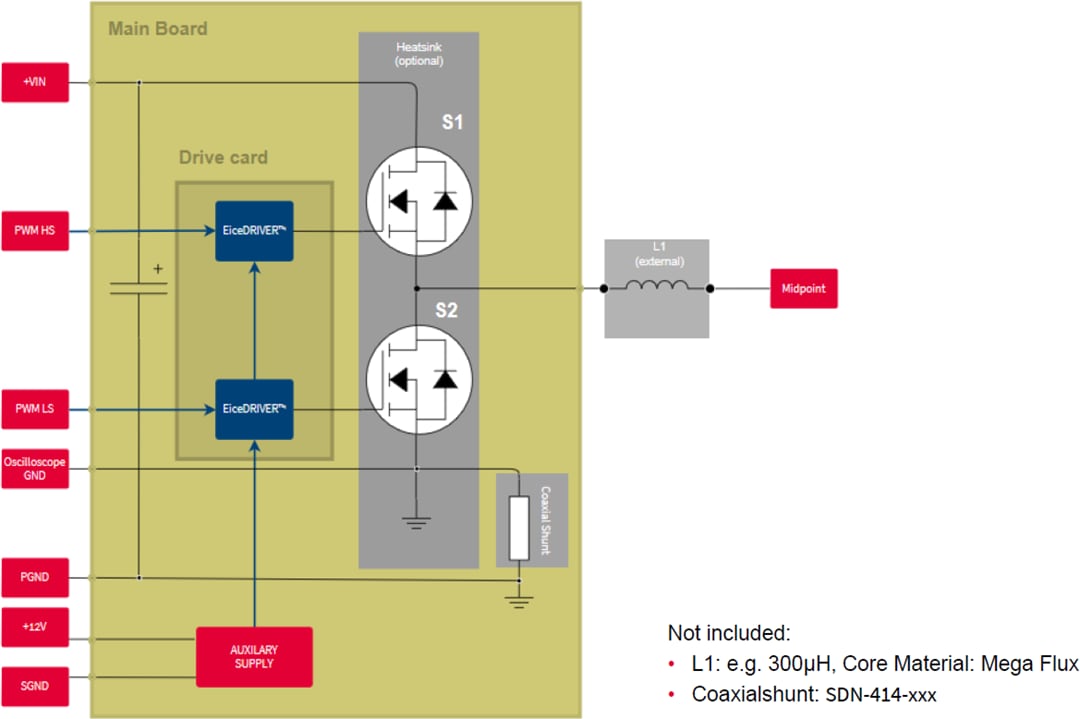

Schéma de principe
Publié le: 2020-03-13
| Mis à jour le: 2024-10-11
