Hirose Electric Petits connecteurs automobiles étanches ZE064W
Les connecteurs ZE064W Hirose Electric sont une gamme de petits connecteurs étanches à utiliser dans les applications automobiles et industrielles. Ces connecteurs se caractérisent par leur étanchéité certifiée IP67/IP69K une fois couplés, leurs ergots détrompeurs empêchant tout branchement à l'envers, et leur dispositif de retenue garantissant la fiabilité des contacts. Leur résistance aux vibrations et la fiabilité de leurs contacts sont considérablement améliorées grâce à un ressort à deux couches et à leur conception de contact à 3 points. Les connecteurs ZE064W Hirose Electric sont adaptés aux environnements difficiles, tels que les applications industrielles et automobiles.
Caractéristiques
- Conception à ressort à double couche avec contact à 3 points
- Résistance à la chaleur jusqu'à +125 °C pour la couverture de température de la salle des machines
- Ergots détrompeurs de couplage
- Dispositif de retenue anti-débranchement
- Petite taille
- Supporte les vibrations continues pendant le fonctionnement du moteur et la conduite
- Résistance à l'eau (étanchéité) certifiée IP67/IP69K une fois couplés
Applications
- Automobile
- UCE automobiles
- Onduleurs
- Convertisseurs CC/CC
- Blocs de batteries
- Équipements industriels, agricoles et de construction
- Environnements difficiles
Caractéristiques techniques
- Tension nominaleCA/CC 60 V
- 5 A (unipolaire)/2 A (24 pos.) Courant nominal
- Température de fonctionnement : de -40 °C à +125 °C
- Tension de tenueCA 1 000 V pendant 1 minute
- Résistance de verrouillage minimale 100 N
- Résistance de contact maximale 8 mΩ
- Résistance d’isolement minimale 100 MΩ
- Durabilité de couplage : 30 fois plus élevée
- Câble applicable de diamètre de fil de ø1,4 mm à ø1,7 mm, de 22 AWG à 20AWG

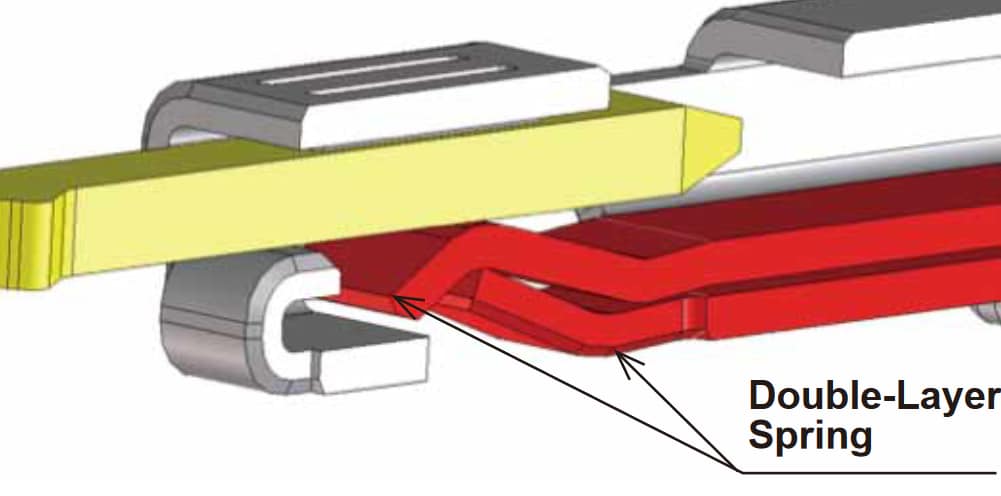

Conception à ressort double couche

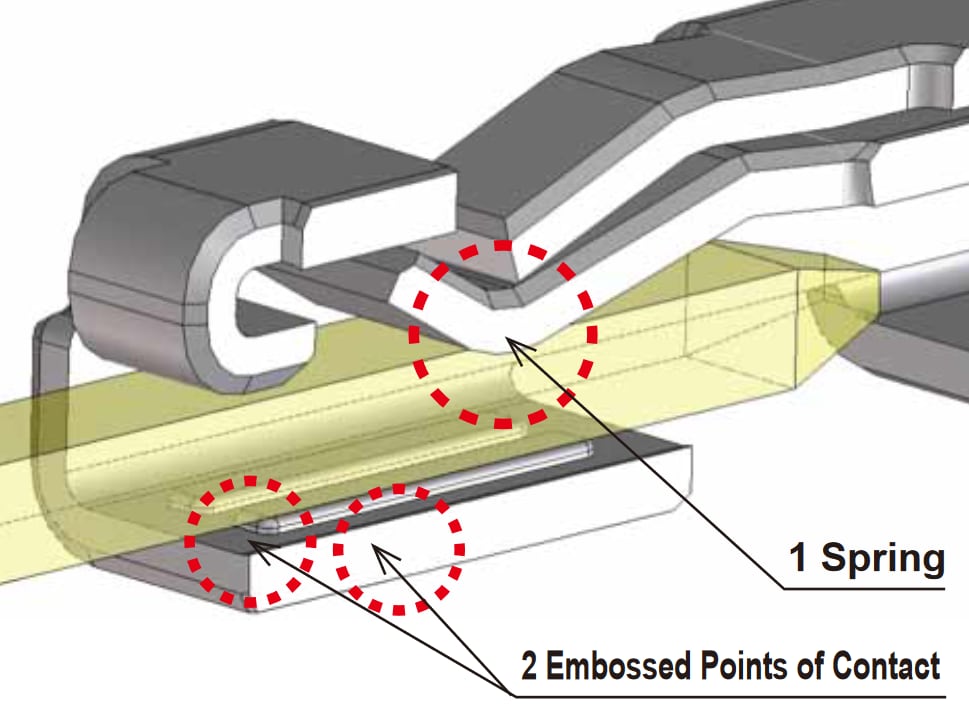

Conception de contact à 3 points

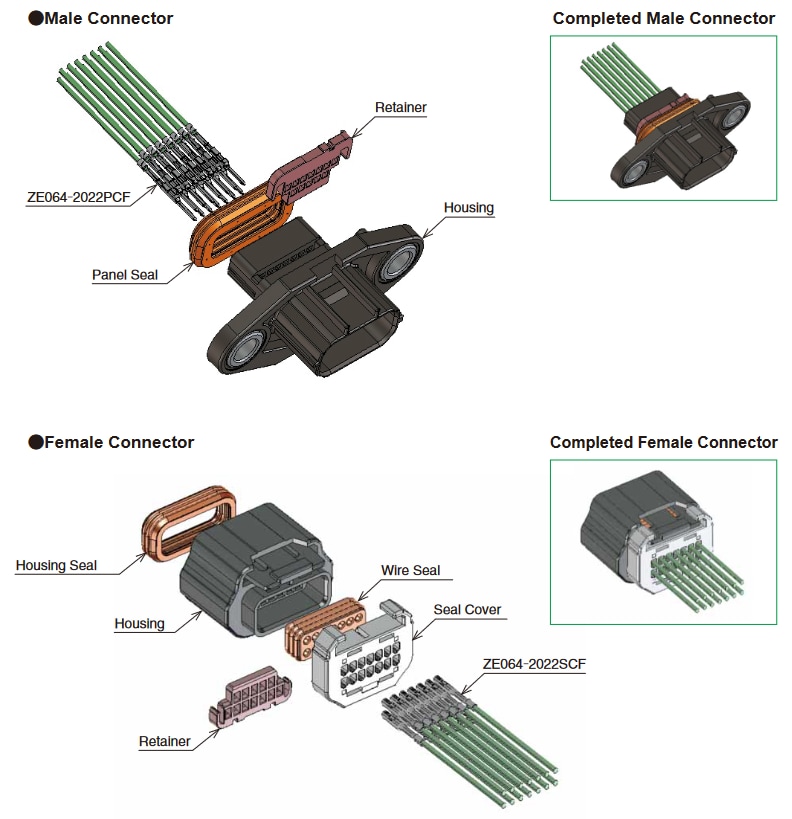

Ensembles de connecteurs
