Diodes Incorporated ReDriver D-PHY CSI-2/DSI MIPI 2,5 Gb/s PI2MEQX2505Q
Le ReDriver™ D-PHY CSI-2/DSI MIPI 2,5 Gb/s PI2MEQX2505Q de Diodes Inc. est un réadaptateur MIPI D-PHY à quatre voies de données et d'horloge conçu spécifiquement pour le protocole MIPI D-PHY 1.2.
Le dispositif apporte l'égalisation programmable, la pré-accentuation et l'excursion de sortie pour optimiser les performances sur une variété de supports physiques en réduisant les interférences entre symboles. Le PI2MEQX2505Q prend en charge la norme MIPI D-PHY 1.2 avec des E/S de données CML différentielles de 100 Ω entre la source CSI-2 et le dissipateur CSI-2, via un câble ou pour étendre les signaux sur d'autres voies de données distantes sur la plateforme de l'utilisateur. Il gère également l'égalisation de récepteur, réglable par broche, et la vitesse de front sur le temps de montée et de descente de l'émetteur.
Le PI2MEQX2505Q de Diodes Inc. est optimisé pour les applications mobiles. Il contient une circuiterie de détection d'activité sur l'interface de liaison D-PHY qui peut passer en mode faible consommation d'énergie lorsqu'elle est en état ULPS et LP.
Caractéristiques
- Conforme à la norme MIPI D-PHY 1.2
- Prend en charge 4 voies à 2,5 Gb/s en D-PHY
- Prend en charge les états d’alimentation ULPS et LP ainsi que des valeurs inférieures à 1 mW en mode arrêt
- Prend en charge le mode LP bidirectionnel MIPI DSI
- Égalisation du récepteur et vitesse de front sur le temps de l'émetteur réglables par broche et programmables.
- Excursion de sortie et niveaux de pré-accentuation programmables
- AEC-Q100, classe 2 de -40 °C à +105 °C
- Boîtier W-QFN (ZHW) mouillable 28 broches, 3,5 mm x 5,5 mm
- Totalement sans plomb et conforme à la directive RoHS
- Vert, sans halogène ni antimoine
Applications
- Systèmes d'aide à la conduite automobile (ADAS)
- Systèmes de surveillance d'appareils photo

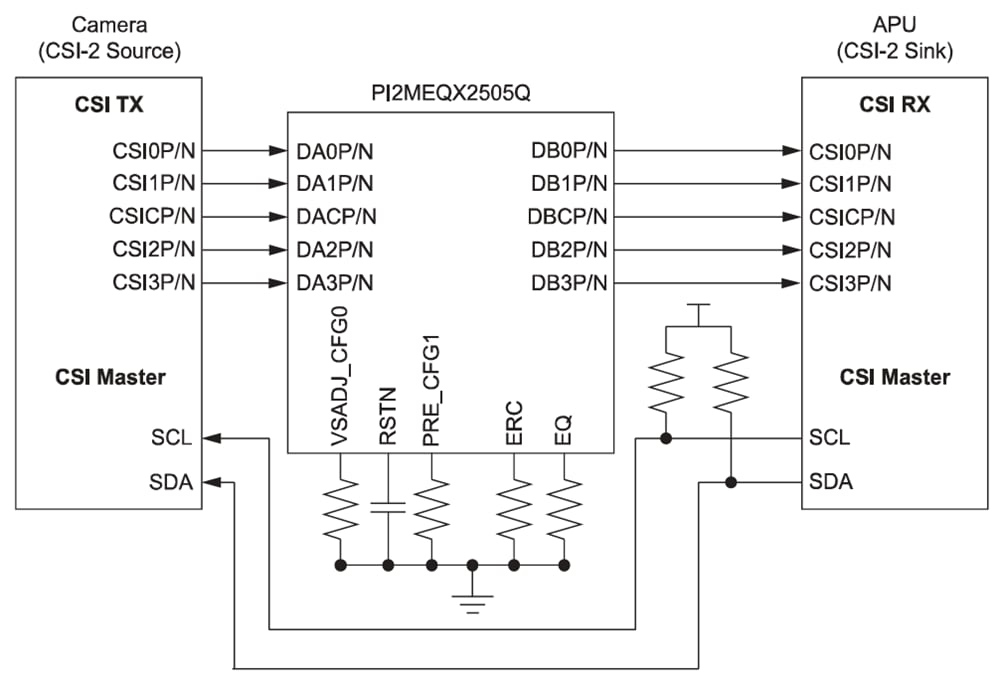

Schéma d'application
