Diodes Incorporated Générateur d'horloge HiFlex™ PI6LC58S1101
Le générateur d’horloge HiFlex ™ PI6LC58S1101 de Diodes Incorporated est un générateur d’horloge à très faible gigue conçu pour les applications qui nécessitent un bruit de phase extrêmement faible. Ce générateur d’horloge utilise la conception PLL exclusive basée sur VCO LC pour obtenir une combinaison optimale de fréquences d’horloge réseau répandues. Cette technologie permet également d’atteindre des performances à faible bruit de phase et un rejet élevé du bruit d’alimentation. Le générateur d’horloge PI6LC58S1101 dispose de quatre bancs de sortie, qui peuvent être configurés indépendamment pour différentes fréquences et différents types de signaux de sortie basés sur les broches de contrôle. Ce générateur d’horloge offre une entrée quartz/CMOS de 25 MHz/50 MHz, une entrée différentielle de 25 MHz/50 MHz, quatre bancs de sortie avec une signalisation de sortie sélectionnable et une gigue de phase RMS très faible.
Caractéristiques
- Tension d’alimentation de 3,3 V
- Entrée CMOS/cristal 25 MHz/50 MHz
- Entrée différentielle 25 MHz/50 MHz
- Fréquences de sortie sélectionnables
- Quatre bancs de sortie avec signalisation de sortie sélectionnable (LVPECL ou LVDS)
- Scintillement de phase très faible RMS de 0,08 ps (standard) et 156,25 MHz (de 10 kHz à 20 MHz)
- Excellent bruit de phase de -145 dBc/Hz, 156,25 MHz à 100 kHz
- Réjection de bruit d'alimentation -55 dBc
- Température de fonctionnement de -40° C à + 85 °C
- Sans plomb et entièrement conforme à la directive RoHS
- Boîtier TQFN 64 fils 9 mm × 9 mm

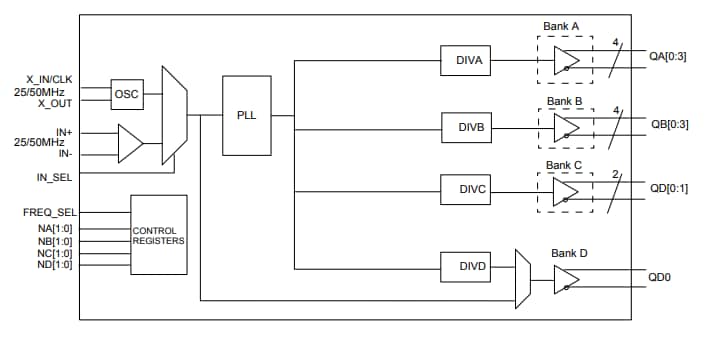

Schéma fonctionnel

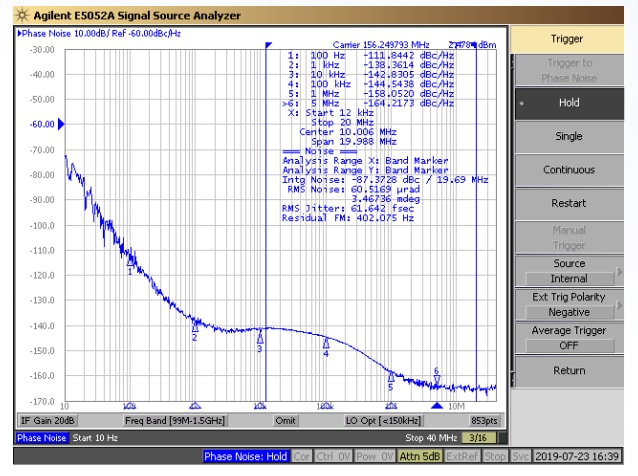

Graphiques de bruit de phase (156,25 MHz LVPECL)
Publié le: 2020-07-16
| Mis à jour le: 2024-08-08
