Diodes Incorporated Convertisseurs AP62400 Buck synchrones et AP62401
Les convertisseurs Buck synchrones AP62400 et AP62401 de Diodes Incorporated disposent d’une large plage de tension d’entrée de 4,2 V à 18 V. Les AP62400 et AP62401 de Diodes Incorporated intègrent des MOSFET de puissance (50 mΩ et 22 mΩ) pour une conversion CC-CC efficace. Ce composant simplifie l’utilisation en minimisant les composants externes grâce à son contrôle à temps Constant (COT), assurant une réponse transitoire rapide, une stabilisation de boucle facile et une faible ondulation de tension de sortie. Ce composant est également conçu pour réduire les interférences électromagnétiques (EMI), grâce à un système exclusif de pilote de grille qui réduit le bruit EMI rayonné à haute fréquence pendant la commutation du MOSFET. L'AP62400/AP62401 est disponible en boîtier TSOT26.
Caractéristiques
- De 4,2 V à 18 V VIN
- Tension de sortie de 0,8 V à 7 V (VOUT)
- Courant de sortie continu 4 A
- Tension de référence 0,8 V ± 1 % (TA = + 25 °C)
- Modulation de fréquence d’impulsion (PFM) à faible courant de repos de 190 μA
- Fréquence de commutation de 800 kHz (VIN = 12 V, V OUT = 5 V)
- Rendement jusqu’à 83 % à faible charge 5 mA
- Conception exclusive de pilote de grille pour une meilleure réduction des EMI
- Circuits de protection
- Verrouillage de sous-tension (UVLO)
- Limite de courant de creux Cycle par cycle
- Coupure thermique
- Entièrement sans plomb et conforme à la directive RoHS
- Sans Halogène ni antimoine
Applications
- Alimentations 5 V distribuées à bus de puissance et 12 V
- Téléviseurs et moniteurs à écran plat
- Électroménager et petits appareils électroménagers
- Alimentations FPGA, DSP et ASIC
- Audio domestique
- Systèmes réseau
- Consoles de jeux
- Électronique grand public
- Point de charge à usage général

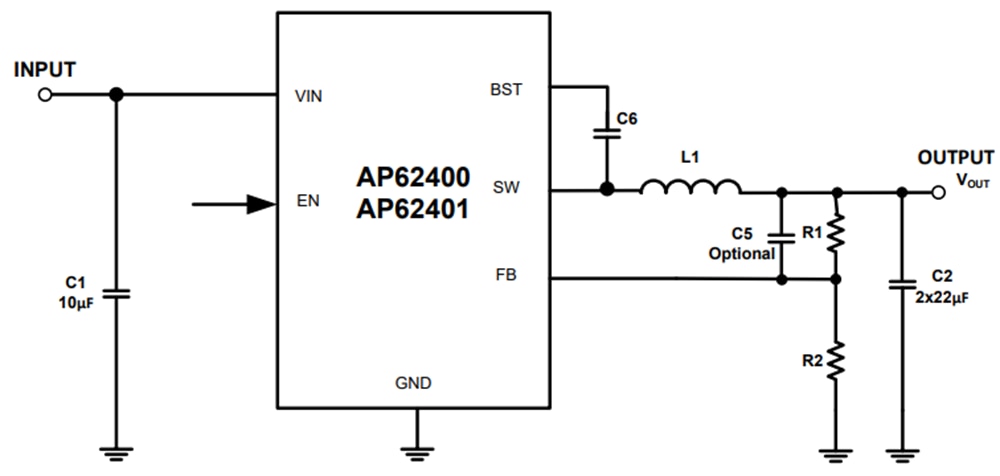

Circuit d'application standard
