Bourns Inducteurs de puissance CMS de qualité automobile SDE0403AT
Les inducteurs de puissance CMS de qualité automobile SDE0403AT de Bourns sont conformes à la norme AEC-Q200 et conçus pour répondre aux exigences de densité de courant élevée et de température élevée pour diverses applications électroniques. Ces inducteurs de Bourns à profil bas présentent une structure en ferrite cylindrique et une épaisseur maximale de 3,5 mm. Le SDE0403AT offre un courant de saturation élevé pouvant atteindre 4,8 A et fonctionne sur une plage de température allant de -55 °C à +150 °C.
Caractéristiques
- Température de fonctionnement élevée, jusqu'à +150 °C
- Courant de saturation élevé
- Conception à profil mince avec une épaisseur maximale de 3,5 mm
- Conforme AEC-Q200
- Conformes à la directive RoHS et sans halogènes
Applications
- Filtres de bruit
- Lignes d'alimentation CC
- Systèmes automobiles
Caractéristiques techniques
- Plage d'inductance de 1,0 µH à 68 µH à 1 MHz/1 V
- Tolérance de ±10 % ou ±20 %
- Résistance CC
- Standard : de 19,3 mΩ à 822 mΩ
- Maximal : de 48 mΩ à 1028 mΩ
- Fréquence de résonance propre comprise entre 13 MHz et 113 MHz
- Plage de courant efficace (RMS) entre 0,4 A et 2,7 A
- Plage de courant de saturation entre 0,55 A à 4,8 A
- Plage de température de fonctionnement de -55 °C à +150 °C
Schéma

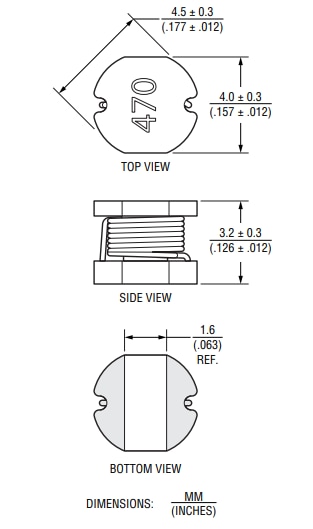

Dimensons
Publié le: 2025-09-11
| Mis à jour le: 2025-09-12
