Analog Devices Inc. Pilote demi-pont 150 V LTC7066
Le pilote demi-pont 150 V LTC7066 d’Analog Devices commande deux MOSFET N-canal dans une configuration demi-pont, avec des tensions d’alimentation allant jusqu’à 140 V. Les pilotes côté haut et côté bas peuvent commander les MOSFET avec une référence de masse différente, offrant une excellente immunité au bruit et aux transitoires.
Les puissants pilotes de MOSFET abaisseurs de 0,8 Ω et élévateurs de 1,5 Ω LTC7066 d'Analog Devices permettent l'utilisation de MOSFET haute tension à grande capacité de grille. Les caractéristiques supplémentaires comprennent des entrées compatibles UVLO, TTL/CMOS, des délais d'allumage/arrêt réglables et une protection contre les courants traversants.
Caractéristiques
- Architecture de pilote de grille flottante symétrique unique
- Haute immunité au bruit, tolère une différence de masse de ±10 V
- Tension d’entrée maximale de 140 V, indépendante de la tension d’alimentation VCC du circuit intégré
- Tension d'exploitation de 5 V à 14 V VCC
- Tension de grille du pilote de 4 V à 14 V
- Abaissement de 0,8 Ω, élévation de 1,5 Ω pour une activation/un arrêt rapide
- Protection adaptative contre le courant traversant
- Temps mort réglable
- Entrée compatible TTL/CMOS
- UVLO/OVLO VCC et alimentations flottantes UVLO
- Pilotes des MOSFET à double canal N
- Indicateur de défaut en drain ouvert UVLO/verouillage en cas de surtension (OVLO) (VCC du pilote de grille et arrêt thermique)
- Disponible en boîtier MSOP 12 broches avec dissipation thermique améliorée
- Homologué AEC-Q100 pour les applications automobiles
Applications
- Systèmes d'alimentation automobiles et industriels
- Systèmes d'alimentation de télécommunications
- Convertisseurs en demi-pont et pont complet
Carte associée
Analog Devices Inc. Carte d'évaluation EVAL-LTC7066-AZ
Met en œuvre deux MOSFET à canal N et plusieurs pastilles de PCB non peuplées.

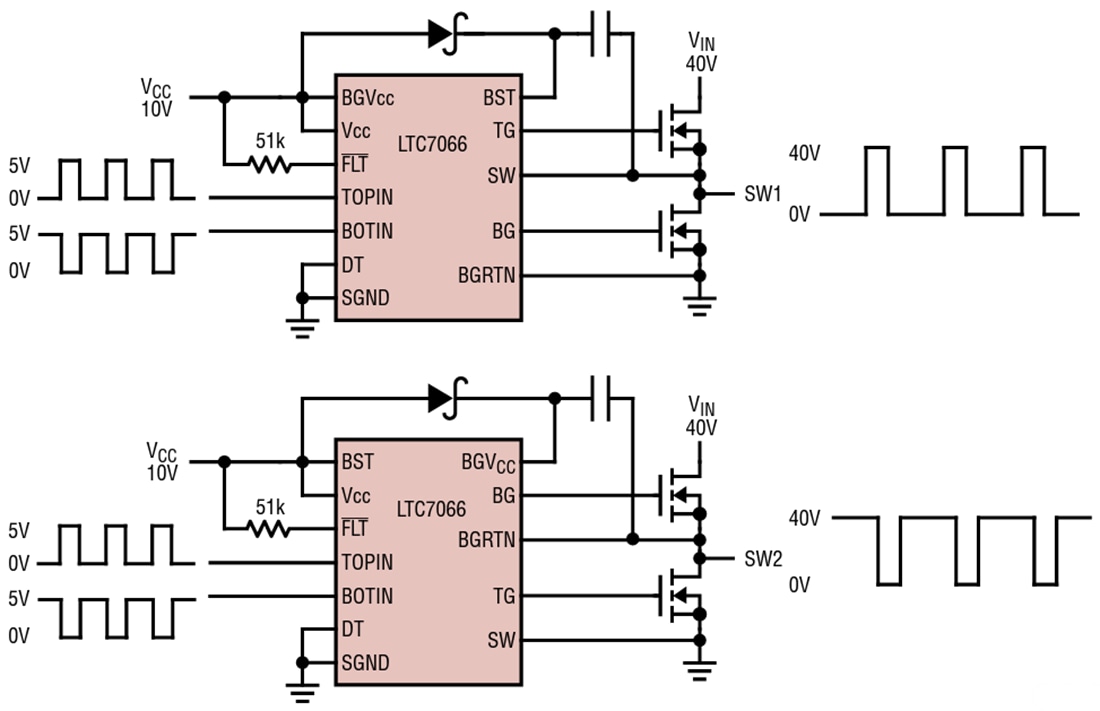

Application standard
Publié le: 2023-05-16
| Mis à jour le: 2025-01-02
