Analog Devices Inc. Régulateurs abaisseurs monolithiques LTC®3644
Les régulateurs abaisseurs monolithiques LTC®3644 d’Analog Devices Inc. disposent d’une sortie 1,25 A quadruple et peuvent fonctionner à partir d’alimentations d’entrée jusqu’à 17 V. La fréquence de commutation est fixée en interne à 1 MHz ou 2,25 MHz. Les régulateurs ont une plage de synchronisation ±50 %. Ces composants disposent d’un courant de repos ultra-faible et d’un haut rendement sur une large plage VIN et VOUT.
Caractéristiques
- Sorties abaisseuses quadruples 1,25 A par canal
- Large plage VIN de 2,7 V à 17 V
- Large plage VOUT de 0,6 V à VIN
- IOUT 1,25 A/2,5 A/3,75 A/5 A configurable avec un inducteur
- Les MOSFET intégrés à canal P de 300 mΩ/à canal N de 80 mΩ fournissent un rendement pouvant atteindre 93 %
- Fonctionnement en mode rafale à vide IQ < 10 µA avec tous les canaux activés
- Fréquence constante (1 MHz/2,25 MHz) avec une plage de synchronisation de fréquence de ±50 %
- Précision de tension de sortie : +/-1 %
- Fonctionnement en mode courant pour une excellente réponse transitoire de ligne et de charge
- Exploitation à perte de niveau complète (rapport cyclique de 100 %)
- Déphasage programmable avec horloge externe
- Boîtier BGA de 5 mm × 5 mm × 1,72 mm
Applications
- Systèmes alimentés par batterie
- Alimentations de point de charge
- Portables – lecteurs et caméras portables

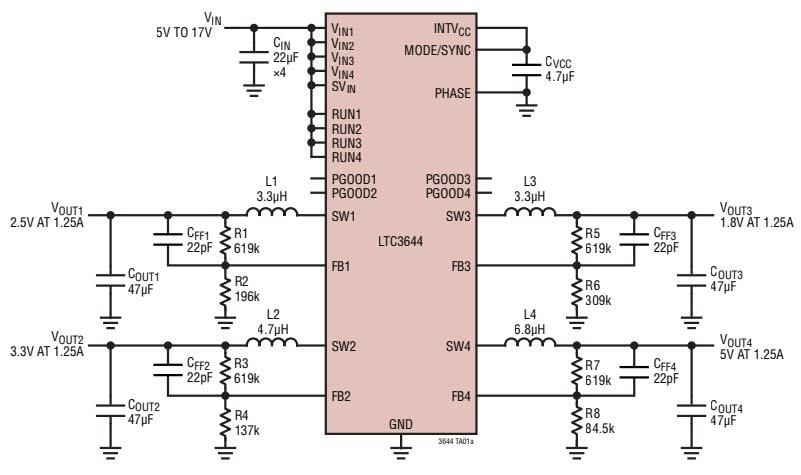

APPLICATION STANDARD
