Analog Devices Inc. Régulateurs de commutation hors ligne LT1105
Les régulateurs de commutation hors ligne LT1105 d'Analog Devices Inc. sont conçus pour les applications à haute tension d'entrée utilisant un commutateur FET externe. Le LT1105 dispose d'une sortie totem pole qui commande la grille d'un FET externe. Les régulateurs ont une conception unique qui élimine le besoin d'un optocoupleur tout en fournissant une régulation de ligne et de charge de ±1 % dans un convertisseur à détection de flux magnétique. Cela simplifie la conception des alimentations électriques hors ligne et réduit le nombre de composants qui doivent traverser la barrière d'isolation à un seul, le transformateur. Ces régulateurs sont utilisés dans des sorties multiples entièrement isolées et dans des réseaux de conversion d'énergie distribuée.
Caractéristiques
- Réglage de charge et de ligne de ±1 % sans optocoupleur
- Fréquence de commutation jusqu'à 200 kHz
- Commutateur interne 2 A et détection de courant (LT1103)
- Pilote totem-pole interne 1 A (LT1105)
- Le mode démarrage ne consomme que 200 µA
- Entièrement protégé contre les surcharges
- Verrouillage de surtension de l'alimentation principale
- Protégé contre le sous-entraînement ou la suralimentation vers FET
- Fonctionne en mode continu ou discontinu
- Idéal pour les topologies flyback et forward
- Le mode flyback isolé a des sorties entièrement flottantes
Applications
- Convertisseur secteur isolé jusqu'à 250 W
- Convertisseur de télécommunications isolé jusqu'à 50 W
- Sorties multiples complètement isolées
- Réseaux de conversion de puissance distribués

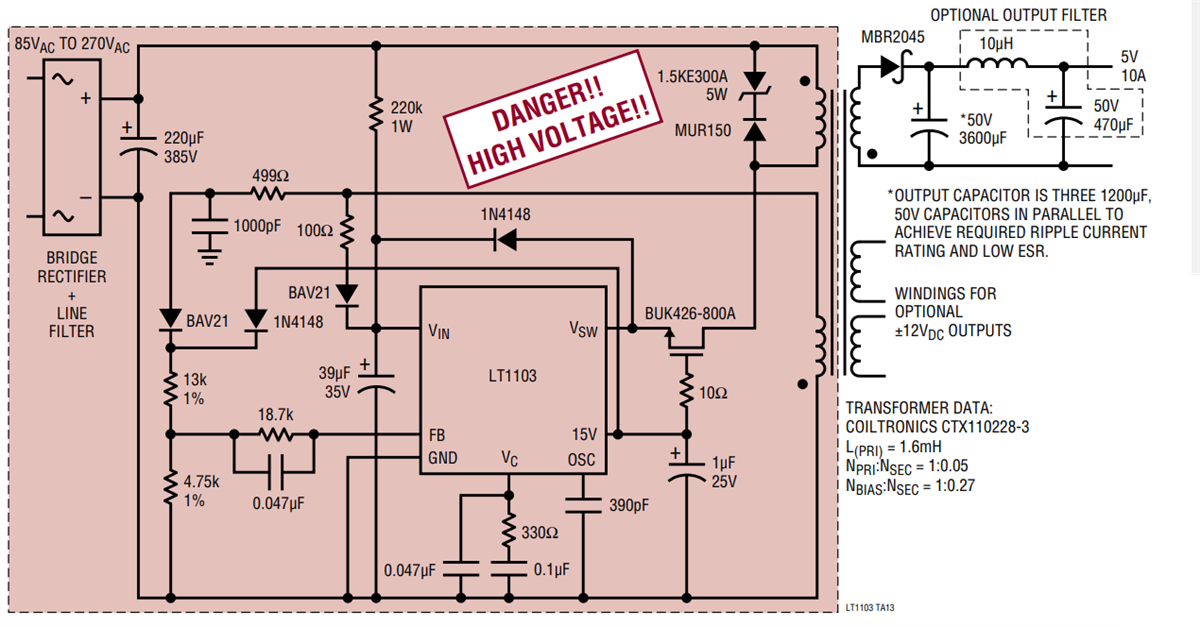

APPLICATION STANDARD
Publié le: 2022-08-17
| Mis à jour le: 2025-01-29
