ams OSRAM Applications de surveillance des signes vitaux
Avec la nouvelle génération de capteurs et d’algorithmes, les fabricants d’appareils peuvent désormais atteindre un nouveau niveau de surveillance de la santé. Ces avancées sont basées sur des processeurs de signal et des capteurs à semi-conducteurs spéciaux, de minuscules puces qui réalisent des opérations optiques ou électriques complexes. Bien que la mise en œuvre de la surveillance des signes vitaux à l’échelle d’un circuit intégré soit nouvelle, les principes des techniques utilisées par ces puces pour mesurer les signes vitaux sont bien établis et bien compris.

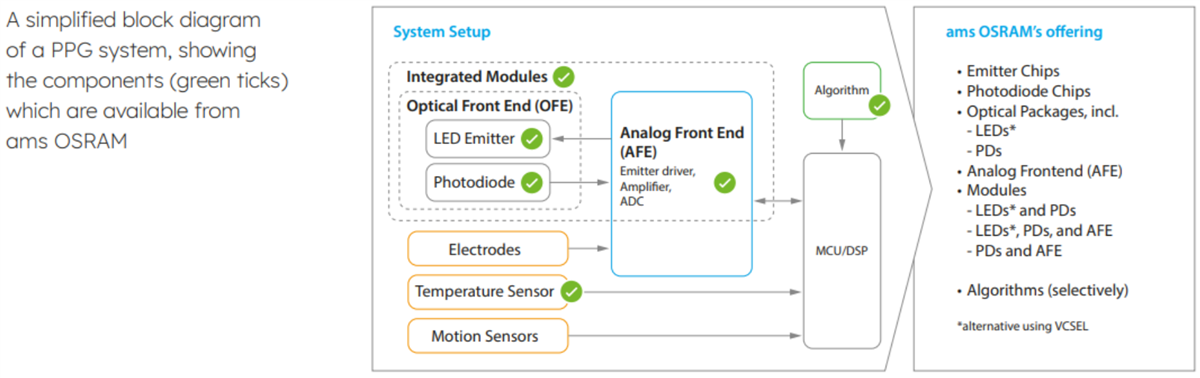

La photopléthysmographie (PPG) est une technologie optique. La lumière est projetée dans le corps en passant par la peau pour atteindre une artère. Une photodiode (capteur de lumière) mesure la lumière réfléchie par les vaisseaux sanguins ou passant par ceux-ci. Lorsque le cœur clignote, l’artère est obligée de se dilater et de se remplir de sang, absorbant plus de lumière. La photodiode détecte la hausse et la baisse périodiques des niveaux de lumière réfléchie/transmise. Ce signal optique peut être converti en une mesure de la fréquence cardiaque et de la variabilité de la fréquence cardiaque. Des systèmes optiques très sensibles et précis peuvent également utiliser des signaux PPG pour mesurer la pression artérielle. Pour mesurer la fréquence cardiaque, les dispositifs portables utilisent généralement un émetteur de lumière verte.
Le même principe mesure la saturation en oxygène du sang (SpO2) car l’hémoglobine oxygénée a un schéma d’absorption de la lumière nettement différent de celui de l’hémoglobine non oxygénée. Les systèmes SpO2 utilisent des émetteurs rouges et infrarouges (IR).
L’électrocardiographie (ECG) mesure le schéma de l’activité électrique à mesure que les muscles du cœur se contractent et se relâchent pour pomper le sang dans l'ensemble du corps. Cette technique de détection électrique peut surveiller les cycles de sommeil ou détecter une activité cardiaque anormale ou irrégulière.
La mesure de la réponse cutanée galvanique est une autre technique de détection électrique qui suit l’activité des glandes sudoripares. Les sorties des capteurs de réponse cutanée galvanique peuvent être utilisées pour surveiller l’état émotionnel de l’utilisateur. L’ECG et la réponse cutanée galvanique peuvent être mises en œuvre avec une combinaison d’électrodes et de circuits de traitement des signaux.
Vidéos

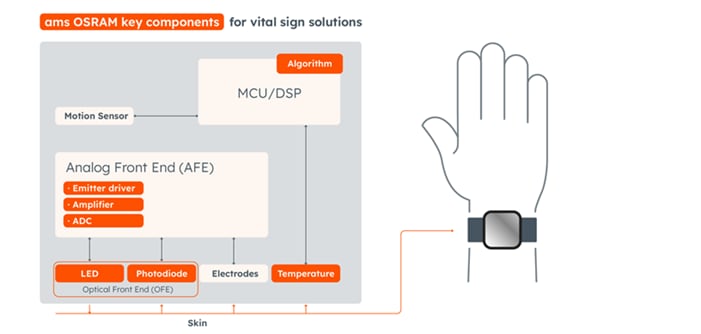

Schéma fonctionnel
Produits présentés
ams OSRAM LED à puce CT ELLN51.14
LED ultra-compacte et haute performance émettant une lumière vrai vert avec une longueur d'onde de crête de 526 nm.
ams OSRAM MULTILED® SFH 7018x pour la surveillance des signes vitaux
Multi-émetteurs 3 en 1 avec un boîtier QFN hautement réfléchissant pour une sortie lumineuse considérablement accrue.
ams OSRAM Photodiodes à large bande passante SFH 270xH à finition robuste
Conçues avec une finition de surface durable qui résiste aux rayures et à l’usure liée à l'assemblage.
ams OSRAM Photodiodes PIN SFH27x3
Offrent des dimensions à faible encombrement, adaptées au brasage par refusion et encapsulées dans une enveloppe époxy transparente.
ams OSRAM SFH 2704 CHIPLED® Silicon PIN Photodiode
Designed for use in health monitoring applications like heart rate monitoring and pulse oximetry.
ams OSRAM Photodiode 2704 A à brochage silicone SFH
Idéale pour une utilisation dans les applications de surveillance de la santé, notamment les montres intelligentes pour la surveillance des données vitales.
ams OSRAM Photodiodes à brochage silicone SFH 2705 et SFH 2706
Conçu pour une utilisation dans les applications de surveillance de la santé telles que la surveillance de la fréquence cardiaque et l'oxymétrie de pouls.
ams OSRAM Interfaces analogiques intégrées AS7058
Dispositifs de surveillance des signes multi-vitaux qui fournissent PPG, ECG, BioZ et EDA complets.
ams OSRAM Capteurs médicaux et de santé AS7056 et AS7057
Capteurs de signes vitaux à frontal analogique (AFE) de nouvelle génération dans un petit boîtier WLCSP (Wafer-Level-Chip-Scale-Package).
ams OSRAM Capteurs numériques de température AS6221 et AS6221T
Sont constitués d'un capteur de température à intervalle de bande Si, d'un CAN et d'un processeur de signal numérique.
